Подключение материнской платы к жесткому диску – важный этап сборки или модернизации компьютера․ Эта процедура требует внимательности и аккуратности, чтобы избежать повреждения компонентов․ Существует несколько способов осуществить это соединение, и правильный выбор зависит от типа жесткого диска и доступных разъемов на материнской плате․ Корректное подключение как подключить материнскую плату к жесткому диску гарантирует стабильную работу системы и сохранность ваших данных․ Важно помнить о правильном электростатическом заземлении перед началом любых манипуляций с компонентами компьютера․
Основные типы подключения жестких дисков
Современные жесткие диски подключаются к материнской плате двумя основными способами:
- SATA (Serial ATA): Самый распространенный интерфейс для подключения жестких дисков и твердотельных накопителей (SSD)․
- NVMe (Non-Volatile Memory Express): Более современный и быстрый интерфейс, используемый для подключения SSD через разъем M․2․

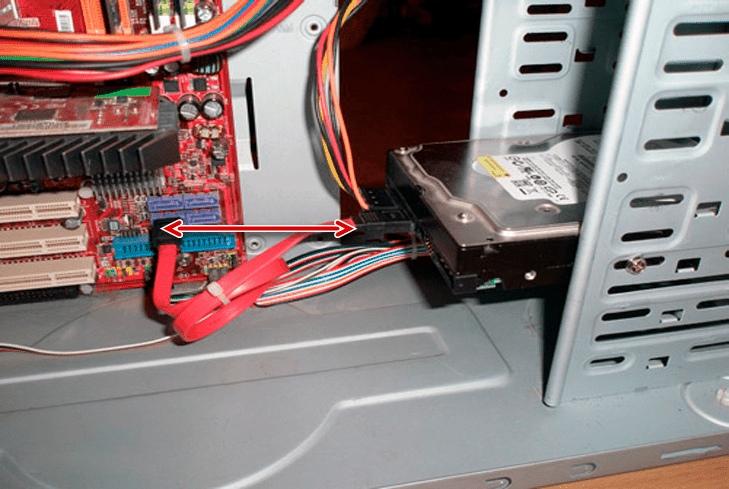

Подключение SATA жесткого диска
Для подключения SATA жесткого диска вам потребуется:
- SATA кабель данных․
- Кабель питания SATA от блока питания․
Шаги подключения:
- Найдите на материнской плате SATA разъемы (обычно они промаркированы и имеют разные цвета)․
- Подключите один конец SATA кабеля данных к SATA разъему на материнской плате;
- Подключите другой конец SATA кабеля данных к SATA разъему на жестком диске․
- Подключите кабель питания SATA от блока питания к разъему питания на жестком диске․
- Убедитесь, что все соединения надежны․
Подключение NVMe SSD через M․2
Для подключения NVMe SSD вам потребуется:
- NVMe SSD в форм-факторе M․2․
- Винт для крепления SSD к материнской плате․
Шаги подключения:
- Найдите на материнской плате разъем M․2 (обычно расположен рядом с чипсетом)․
- Вставьте NVMe SSD в разъем M․2 под углом․
- Прижмите SSD к материнской плате и закрепите винтом․
- Убедитесь, что SSD надежно закреплен․
Сравнительная таблица SATA и NVMe
| Характеристика | SATA | NVMe |
|---|---|---|
| Интерфейс | SATA | PCIe |
| Протокол | AHCI | NVMe |
| Скорость передачи данных | До 6 Гбит/с | До 32 Гбит/с (и выше) |
| Применение | Жесткие диски, SSD | Высокопроизводительные SSD |
Убедитесь, что ваша материнская плата поддерживает используемый вами тип диска․ Внимательно изучите руководство к материнской плате для получения подробной информации о расположении разъемов и особенностях подключения․
После завершения физического подключения, необходимо проверить, определился ли диск в BIOS/UEFI вашей материнской платы․ Если диск не отображается, проверьте правильность подключения кабелей и настройки BIOS/UEFI․ Как подключить материнскую плату к жесткому диску – это только половина дела, важно правильно настроить систему для его использования․
Итак, подключение жесткого диска к материнской плате – это процесс, требующий внимания к деталям и соблюдения последовательности действий․ После успешного подключения необходимо установить операционную систему или перенести данные на новый диск․ Помните о безопасности и статическом электричестве при работе с компонентами компьютера․ Наконец, после завершения установки программного обеспечения, ваш жесткий диск будет готов к использованию․ Удачи!
