Младший Devil’s Canyon. Обзор и тестирование процессора Intel Core i5-4690K для платформы LGA1150 /

Intel Core i5-4690 : технические характеристики и тесты

Intel начала продажи Intel Core i5-4690 1 мая 2014 по рекомендованной цене $346. Это десктопный процессор на архитектуре Haswell, в первую очередь рассчитанный на офисные системы. Он имеет 4 ядра и 4 потока и изготовлен по 22 нм техпроцессу, максимальная частота составляет 3900 МГц, множитель заблокирован.

С точки зрения совместимости это процессор для сокета FCLGA1150 с TDP 84 Вт и максимальной температурой 72 °C. Он поддерживает память DDR3.

Он обеспечивает слабую производительность в тестах на уровне

от лидера, которым является AMD Ryzen Threadripper PRO 5995WX.

Общая информация

Сведения о типе (для десктопов или ноутбуков) и архитектуре Core i5-4690, а также о времени начала продаж и стоимости на тот момент.

Место в рейтинге производительности 1123
Соотношение цена-качество 2.45
Тип Десктопный
Кодовое название архитектуры Haswell (2013−2015)
Дата выхода 1 мая 2014 (8 лет назад)
Цена на момент выхода $346 из 305 (Core i7-870)
Цена сейчас 136$ (0.4x) из 14999 (Xeon Platinum 9282)

Для получения индекса мы сравниваем характеристики процессоров и их стоимость, учитывая стоимость других процессоров.

Характеристики

Количественные параметры Core i5-4690: число ядер и потоков, тактовые частоты, техпроцесс, объем кэша и состояние блокировки множителя. Они косвенным образом говорят о производительности процессора, но для точной оценки необходимо рассмотреть результаты тестов.

Ядер 4
Потоков 4
Базовая частота 3.50 ГГц из 4.7 (FX-9590)
Максимальная частота 3.9 ГГц из 5.5 (Core i9-12900KS)
Кэш 1-го уровня 64 Кб (на ядро) из 1536 (EPYC Embedded 3401)
Кэш 2-го уровня 256 Кб (на ядро) из 12288 (Core 2 Quad Q9550)
Кэш 3-го уровня 6 Мб (всего) из 32 (Ryzen Threadripper 1998)
Технологический процесс 22 нм из 5 (Apple M1)
Размер кристалла 177 мм 2
Максимальная температура ядра 73 °C из 110 (Atom x7-E3950)
Максимальная температура корпуса (TCase) 72 °C из 105 (Core i7-5950HQ)
Количество транзисторов 1,400 млн из 57000 (Apple M1 Max)
Поддержка 64 бит +
Совместимость с Windows 11
Свободный множитель

Совместимость

Параметры, отвечающие за совместимость Core i5-4690 с остальными компонентами компьютера. Пригодятся, например, при выборе конфигурации будущего компьютера или для апгрейда существующего. Обратите внимание на то, что энергопотребление некоторых процессоров может значительно превышать их номинальный TDP даже без разгона. Некоторые могут даже удваивать свои заявленные показатели, если материнская плата позволяет настраивать параметры питания процессора.

Макс. число процессоров в конфигурации 1 из 8 (Opteron 842)
Сокет FCLGA1150
Энергопотребление (TDP) 84 Вт из 400 (Xeon Platinum 9282)

Технологии и дополнительные инструкции

Здесь перечислены поддерживаемые Core i5-4690 технологические решения и наборы дополнительных инструкций. Такая информация понадобится, если от процессора требуется поддержка конкретных технологий.

Расширенные инструкции Intel® SSE4.1, Intel® SSE4.2, Intel® AVX2
AES-NI +
AVX +
vPro +
Enhanced SpeedStep (EIST) +
My WiFi +
Turbo Boost Technology 2.0
Hyper-Threading Technology
TSX
Idle States +
Thermal Monitoring +
SIPP +
FDI +

Технологии безопасности

Встроенные в Core i5-4690 технологии, повышающие безопасность системы, например, предназначенные для защиты от взлома.

TXT +
EDB +
Secure Key +
Identity Protection +
OS Guard +
Anti-Theft +

Технологии виртуализации

Перечислены поддерживаемые Core i5-4690 технологии, ускоряющие работу виртуальных машин.

VT-d +
VT-x +
EPT +

Поддержка оперативной памяти

Типы, максимальный объем и количество каналов оперативной памяти, поддерживаемой Core i5-4690. В зависимости от материнской платы может поддерживаться более высокая частота памяти.

Типы оперативной памяти DDR3 из 4800 (Ryzen 9 6980HX)
Допустимый объем памяти 32 Гб из 786 (Xeon E5-2670 v3)
Количество каналов памяти 2 из 12 (Xeon Platinum 9221)
Пропускная способность памяти 25.6 Гб/с из 281.6 (Xeon Platinum 9221)
Поддержка ECC-памяти

Встроенное видео — характеристики

Общие параметры встроенной в Core i5-4690 видеокарты.

Видеоядро Intel HD Graphics 4600
Объем видеопамяти 2 Гб
Quick Sync Video +
Clear Video HD +
Максимальная частота видеоядра 1.20 ГГц
InTru 3D +

Встроенное видео — интерфейсы

Поддерживаемые встроенной в Core i5-4690 видеокартой интерфейсы и подключения.

Максимальное количество мониторов 3
eDP +
DisplayPort +
HDMI +
VGA +

Встроенное видео — качество изображения

Доступное для встроенной в Core i5-4690 видеокарты разрешение, в том числе через разные интерфейсы.

Максимальное разрешение через HDMI 1.4 4096×2304@24Hz
Максимальное разрешение через eDP 3840×2160@60Hz
Максимальное разрешение через DisplayPort 3840×2160@60Hz
Максимальное разрешение через VGA 1920×1200@60Hz

Встроенное видео — поддержка API

Поддерживаемые встроенной в Core i5-4690 видеокартой API, в том числе их версии.

DirectX 11.2/12
OpenGL 4.3

Периферия

Поддерживаемые Core i5-4690 периферийные устройства и способы их подключения.

Ревизия PCI Express до 3.0 из 3 (Core i7-7700K)
Количество линий PCI-Express 16 из 128 (EPYC 7551P)

Тесты в бенчмарках

Это результаты тестов Core i5-4690 на производительность в неигровых бенчмарках. Общий балл выставляется от 0 до 100, где 100 соответствует самому быстрому на данный момент процессору.

Общая производительность в тестах

Это наш суммарный рейтинг эффективности. Мы регулярно улучшаем наши алгоритмы, но если вы обнаружите какие-то несоответствия, не стесняйтесь высказываться в разделе комментариев, мы обычно быстро устраняем проблемы.

  • Passmark
  • GeekBench 5 Single-Core
  • GeekBench 5 Multi-Core
  • 3DMark Fire Strike Physics

Passmark

Passmark CPU Mark — широко распространенный бенчмарк, состоящий из 8 различных тестов, в том числе — вычисления целочисленные и с плавающей точкой, проверки расширенных инструкций, сжатие, шифрование и расчеты игровой физики. Также включает в себя отдельный однопоточный тест.

Младший Devil’s Canyon. Обзор и тестирование процессора Intel Core i5-4690K для платформы LGA1150

В течение многих лет процессорный гигант Intel следует своеобразной стратегии вывода новых продуктов на рынок, известной как «тик-так», согласно которой каждые два года осуществляется анонс новой микроархитектуры и каждые два года выполняется переход на новый, более тонкий, технологический процесс производства. Последняя итерация в рамках этой стратегии состоялась в июне 2013 года, когда широкой общественности были представлены 22-нм Intel Haswell. Совсем скоро, на вторую половину 2014 года, запланирован выход чипов Broadwell, знаменующих перевод текущей микроархитектуры на новый 14-нм литографический процесс. А тем временем чипмейкер решил обновить линейку продуктов в исполнении Socket H (LGA1150), представив процессоры Haswell Refresh, а для любителей оверклокинга компания Intel подготовила специальное предложение — Pentium G3258 «Anniversary Edition», рассмотренный нами в одном из предыдущих обзоров, а также Core i5-4690K и Core i7-4790K, известных как Devil’s Canyon. Новинки обладают разблокированными коэффициентами умножения, а также рядом конструктивных особенностей, направленных на улучшение разгонного потенциала. С последним у серийных Intel Haswell, как известно, наблюдаются определенные сложности, связанные жестким температурным режимом, который является следствием использования недостаточно эффективного термоинтерфейса между полупроводниковым кристаллом и крышкой теплораспределителя. В новых процессорах Devil’s Canyon чипмейкер обещал эту проблему решить, и насколько ему это удалось мы с вами узнаем из сегодняшнего обзора процессора Intel Core i5-4690K.

Читать статью  Программный принцип работы компьютера | Образовательная социальная сеть

Intel Core i5-4690K. Спецификации, разгонный потенциал

Процессоры Devil’s Canyon расширили ассортимент Intel Core i5 и Core i7 в исполнении LGA1150, у которых разблокирован коэффициент умножения. Их характеристики приведены в следующей таблице.

Процессор Core i7-4790K Core i7-4770K Core i5-4690K Core i5-4670K
Ядро Haswell Haswell Haswell Haswell
Разъем LGA1150 LGA1150 LGA1150 LGA1150
Техпроцесс, нм 22 22 22 22
Число ядер (потоков) 4(8) 4(8) 4 4
Номинальная частота, МГц 4000 3500 3500 3400
Частота Turbo boost, МГц 4400 3900 3900 3800
L1-кеш, Кбайт 32 x 4 + 32 x 4 32 x 4 + 32 x 4 32 x 4 + 32 x 4 32 x 4 + 32 x 4
L2-кеш, Кбайт 256 x 4 256 x 4 256 x 4 256 x 4
L3-кеш, Мбайт 8 8 6 6
Графическое ядро Intel HD Graphics 4600 Intel HD Graphics 4600 Intel HD Graphics 4600 Intel HD Graphics 4600
Частота графического ядра, МГц 1250 1250 1200 1200
Поддерживаемый тип памяти DDR3-1600
DDR3-1333
DDR3-1600
DDR3-1333
DDR3-1600
DDR3-1333
DDR3-1600
DDR3-1333
TDP, Вт 88 84 88 84
Рекомендованная стоимость, $ 350 350 243 243

Глядя на спецификации новых моделей, становится очевидным, что улучшение скоростных характеристик не повлияло на розничной стоимости. Особенно впечатляет Core i7-4790K, у которого частота в сравнении с Core i7-4770K выросла на целых 500 МГц, тогда как TDP увеличился совсем незначительно: с 84 Вт до 88 Вт. Таким образом, старший Devil’s Canyon — первый процессор Intel, штатно функционирующий на 4 ГГц. Разница в частоте Core i5-4670K и Core i5-4690K не такая внушительная — всего 100 МГц в пользу последнего. Впрочем, главные изменения обновленных Haswell находятся под металлической крышкой теплораспределителя. Речь идет о новом термоинтерфейсе NGPTIM (Next-Generation Polymer Thermal Interface Material), который призван улучшить температурный режим, а также изменениях в конструкции силовой подсистемы, направленные на повышение частотного потенциала. Как это отразится на разгоне, вы узнаете совсем скоро, а пока, предлагаю поближе познакомиться с Core i5-4690K.

Попавший в тестовую лабораторию процессор, как обычно, оказался инженерным образцом, лишенным комплекта поставки. Внешне Core i5-4690K практически не отличим от своего собрата Core i5-4670K: оба накрыты металлическими крышками, защищающими хрупкие 22-нм полупроводниковые кристаллы от повреждения.

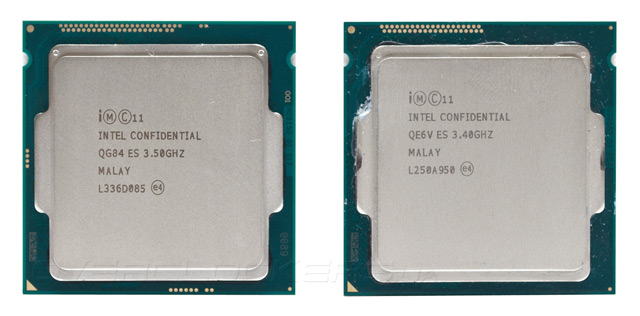

Процессоры Intel Core i5-4690K и Intel Core i5-4670K

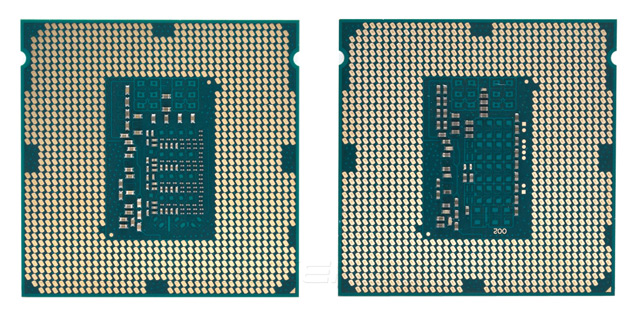

Процессор имеет конструктивное исполнение LGA1150, с его обратной стороны находятся 1150 позолоченных контактных площадок. При ближайшем рассмотрении становится очевидным, что Core i5-4690K имеет иной набор SMD-компонентов на «брюшке», и расположены они иначе, чем у Core i5-4670K. Скорее всего, это вызвано тем самым пресловутым улучшением силовой подсистемы, которое должно повысить стабильность при разгоне.

Процессоры Intel Core i5-4690K и Intel Core i5-4670K

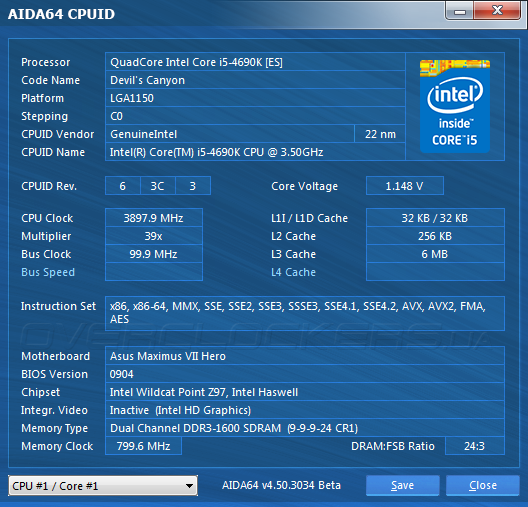

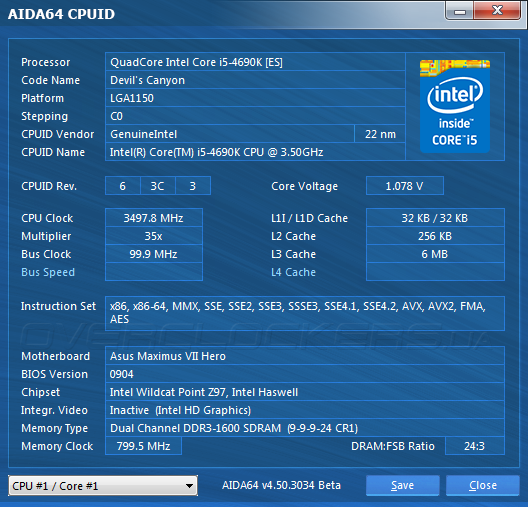

Младший Devil’s Canyon имеет четыре ядра, но не работает с технологией Hyper Threading, которая удваивает количество обрабатываемых потоков вычисления, объем кэша L3 составляет 6 МБ. Intel Core i5-4690K поддерживает самые современные наборы инструкций: AVX, AVX2.0, FMA, аппаратное шифрование AEX-NI и технологию виртуализации VT-x. Кроме того, добавилась совместимость с VT-d, расширяющая возможности виртуализации, а также инструкциями TSX-NI (Transactional Synchronization Extensions New Instructions), которые позволяют улучшить эффективность параллельной обработки задач. Штатная частота процессорных ядер составляет 3500 МГц при напряжении 1,078 В, но благодаря работе технологии Turbo Boost Core i5-4690K может ускоряться до 3900 МГц при повышении Vcore до 1,148 В.

Процессор Intel Core i5-4690K

Процессор Intel Core i5-4690K

В моменты простоя функция энергосбережения IEST снижает частоту до 800 МГц, а напряжение тем временем уменьшается до 0,722 В.

Процессор Intel Core i5-4690K

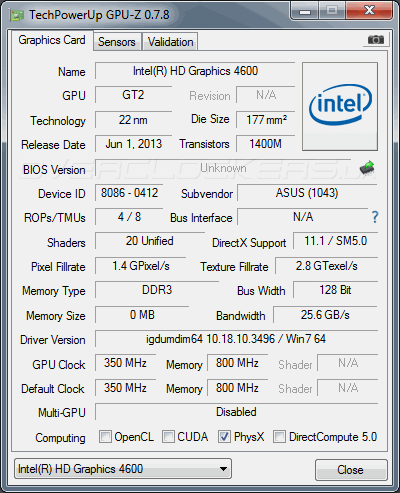

В составе процессора имеется графическое ядро Intel HD Graphics 4600, функционирующее на частоте до 1200 МГц включительно. Несмотря на наличие 20 унифицированных шейдерных процессоров и аппаратную поддержку API DirectX 11 игровые возможности встроенной видеокарты весьма скромные, особенно в сравнении с графическими ускорителями, которыми оснащаются новейшие APU AMD. Впрочем, лично мне сложно представить пользователя, приобретающего Devil’s Canyon для ежедневного использования интегрированного видеоакселератора.

Процессор Intel Core i5-4690K

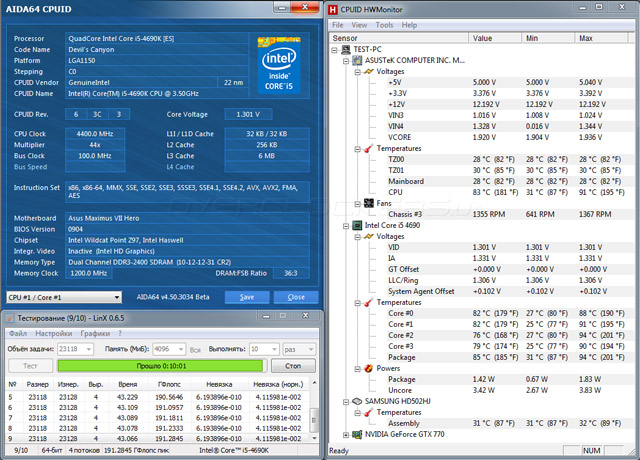

Поскольку Intel позиционирует Devil’s Canyon в качестве продукта для энтузиастов, была надежда, что Core i5-4690K продемонстрирует выдающийся разгонный потенциал. По факту, тактовую частоту вычислительных ядер удалось нарастить до 4400 МГц при напряжении Vcore 1,3 В. Тем временем нагрев самого горячего из ядер при использовании мощного воздушного кулера Noctua NH-D15 достигал 94 °С. Во время экспериментов кольцевая шина работала на частоте 4200 МГц, для этого потребовалось поднять до 1,275 В соответствующее напряжение.

Процессор Intel Core i5-4690K

Следует отметить, что для проверки стабильности применялась программа LinX верси 0.6.5 с поддержкой инструкций AVX2.0, которая создает беспрецедентно высокую нагрузку. При использовании LinX 0.6.4 предел стабильности повышался на 100 МГц до 4500 МГц, тогда как рабочий стол удавалось загрузить на частотах до 4700 МГц включительно, но, вряд ли такой результат будет интересен продвинутым пользователям.

Глядя на далеко не рекордные показатели разгона я усомнился в эффективности термоинтерфейса NGPTIM, поэтому, было решено сравнить температурный режим процессоров Core i5-4670K и Core i5-4690K, функционирующих в абсолютно идентичных условиях при температуре в помещении 25 °С. Для этого тактовая частота обоих процессоров была установлена на 4000 МГц, а напряжение Vcore зафиксировано на уровне 1,2 В. Прогрев выполнялся в течение 10 минут при помощи программы LinX 0.6.5 с объемом задачи 4096 МБ.

Процессор Intel Core i5-4690K

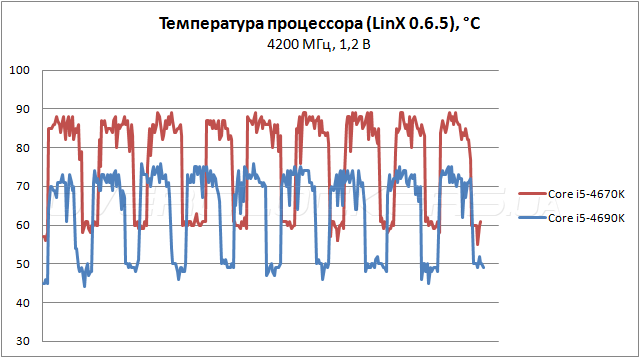

Результаты говорят сами за себя, в то время как Core i5-4690K прогрелся лишь до 76 °С, температура его визави достигала 89 °С, то есть термоинтерфейс NGPTIM оказался на 13 °С эффективнее того, что используется в обычных Intel Haswell. На практике это означает возможность подать большее напряжение, так что невысокие результаты разгона нашего Devil’s Canyon, скорее всего, обусловлены не самым удачным экземпляром.

Тестовый стенд

  • материнская плата: ASUS Maximus VII Hero (Intel Z97, ATX, UEFI Setup 0904 от 23.06.2014);
  • кулер: Noctua NH-D15 (вентилятор NF-A15 PWM, 140 мм, 1300 об/мин);
  • термопаста: Noctua NT-H1;
  • оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2×4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
  • накопитель: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 9.5.0.1367;
  • драйвер видеокарты: NVIDIA GeForce 340.43.

Эксперименты по разгону Core i5-4670K позволили добиться его устойчивой работы на частоте 4400 МГц при Vcore 1,2 В. В таком режиме система проходила длительный стресс-тест в программе LinX 0.6.5, а температура оставалась в пределах 94 °С. Очевидно, мне сильно повезло с процессором, так как прирост частоты в 1 ГГц для серийного Haswell выглядит очень убедительным.

Процессор Intel Core i5-4670K

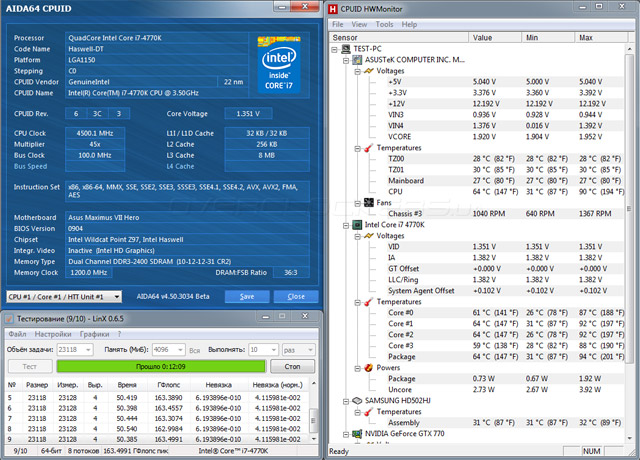

Оверклокинг Core i7-4770K без особых происшествий. Правда, использование для проверки стабильности программы LinX 0.6.5 с поддержкой AVX2.0 вынудило снизить уровень разгона до 4500 МГц при напряжении 1,35 В, причем, температура самого горячего ядра не превысила 92 °C. Отмечу, что в нашем Core i7-4770K термоинтерфейс заменен на высокоэффективный «жидкий металл», тогда как для серийных экземпляров такой разгон вряд ли будет достижим.

Процессор Intel Core i7-4770K

В тестах быстродействия Core i5-4690K и Core i7-4770K функционировали на штатной частоте и в режиме разгона, тогда как Core i5-4670K — лишь в номинале, поскольку сравнивать два одинаковых четырехъядерных Haswell, работающих на равных частотах — занятие безынтересное. Далее приведена таблица, в которой указаны параметры быстродействия участников тестирования.

Читать статью  Характеристики Intel Core2 Duo E4500 Conroe, цена, тест, конкуренты


Результаты тестирования

Синтетические бенчмарки

Процессор Intel Core i5-4690K

Процессор Intel Core i5-4690K

Процессор Intel Core i5-4690K

Процессор Intel Core i5-4690K

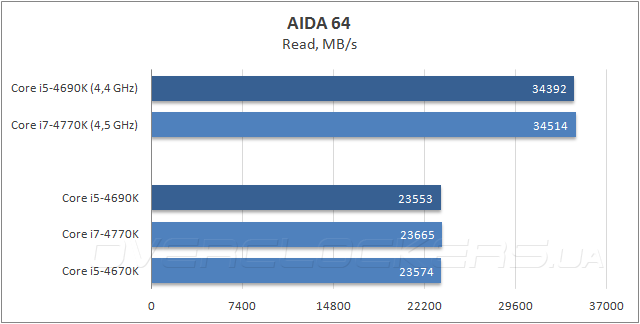

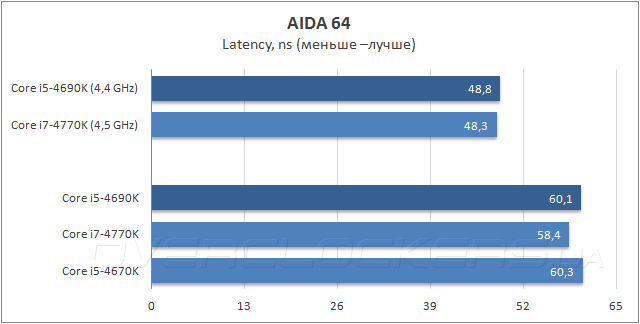

Измерение пропускной способности ОЗУ в программе AIDA64 показало, что быстродействие всех трех процессоров идентично, тогда как в разгоне Core i7-4770K немного опередил героя сегодняшнего обзора в тестах чтения и копирования за счет большей на 100 МГц частоты.

Процессор Intel Core i5-4690K

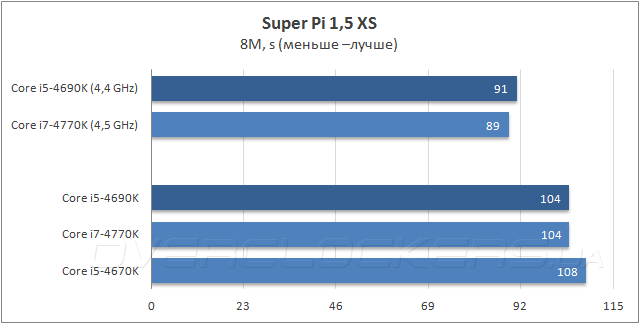

В однопоточном тесте Super Pi процессоры Core i5-4690K и Core i7-4770K, работающие на одинаковой частоте, показали одинаковое время выполнения задачи, тогда как отставание i5-4670K легко объяснить меньшей на 100 МГц тактовой частотой. В разгоне новичок несколько уступил предыдущему флагманскому Haswell за счет чуть меньшего разгона.

Процессор Intel Core i5-4690K

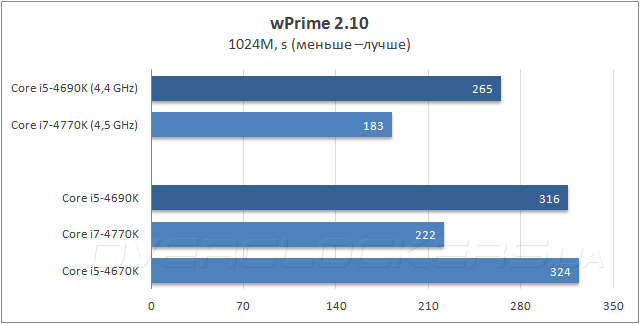

Бенчмарк wPrime отлично оптимизирован для многопоточного вычисления, поэтому, i7-4770K вне конкуренции. Что касается противостояния Core i5-4670K и i5-4690K, то последний, ожидаемо, оказался чуть быстрее.

Процессор Intel Core i5-4690K

Процессор Intel Core i5-4690K

Процессор Intel Core i5-4690K

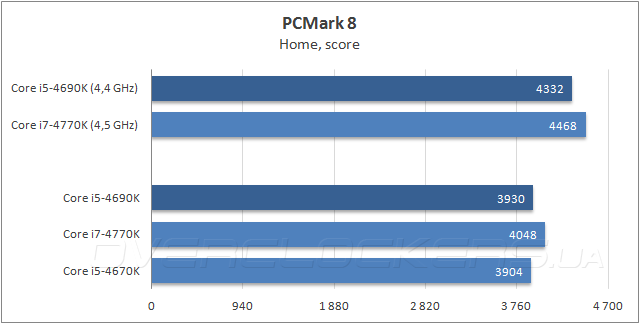

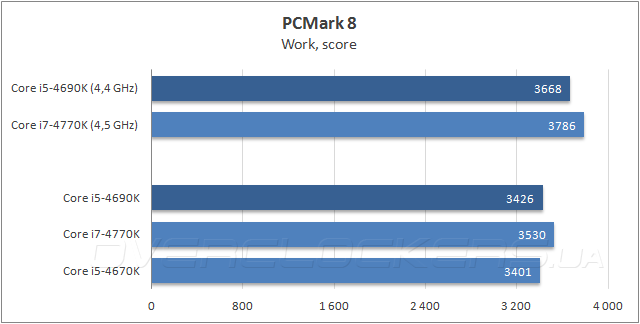

Результаты в комплексном тестовом пакете Futuremark PCMark 8, отражающие быстродействие при выполнении повседневных пользовательских задач, показывают, что в номинале Haswell с поддержкой Hyper Threading имеет минимальное преимущество, а разница между i5-4670K и i5-4690K эквивалентна приросту частоты 100 МГц. После разгона младший Devil’s Canon без труда опережает i7-4770K, функционирующий в штатном режиме.

Прикладное ПО

Процессор Intel Core i5-4690K

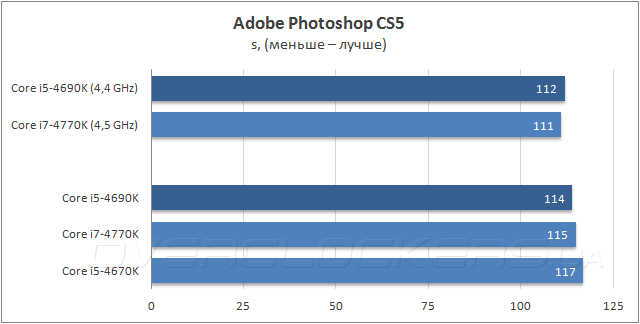

Время выполнения тестового задания в графическом редакторе Adobe Photoshop очень близкое для всех участников сегодняшнего обзора, а разгон обеспечивает прирост не более 3%.

Процессор Intel Core i5-4690K

Процессор Intel Core i5-4690K

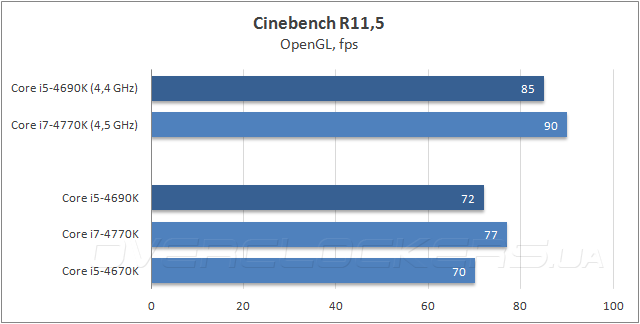

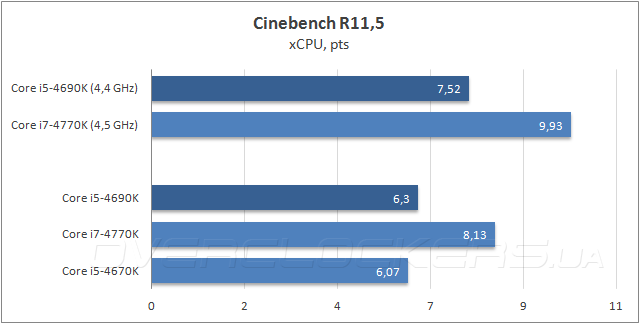

Несколько иная картина при построении трехмерных изображений с помощью программы CINEMA 4D: здесь Core i7-4770K, способный обрабатывать восемь вычислительных потоков, снова оказался вне конкуренции. Что касается парочки i5-4670K и i5-4690K, то преимущество последнего пропорционально разнице в тактовой частоте.

Процессор Intel Core i5-4690K

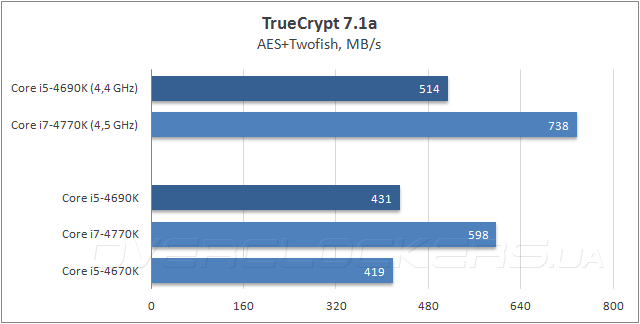

При шифровании данных с помощью программы TrueCrypt 7.1a ситуация аналогична, поддержка HT выводит i7-4770K в лидеры, и новичок не в силах догнать его даже после разгона.

Процессор Intel Core i5-4690K

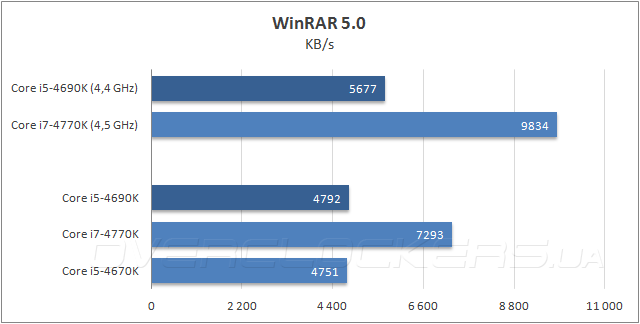

В архиваторе WinRAR 5.0, отлично оптимизированном для многопоточного вычисления, результаты полностью повторяют итоги двух предыдущих тестов, так что комментарии здесь излишни.

Процессор Intel Core i5-4690K

Процессор Intel Core i5-4690K

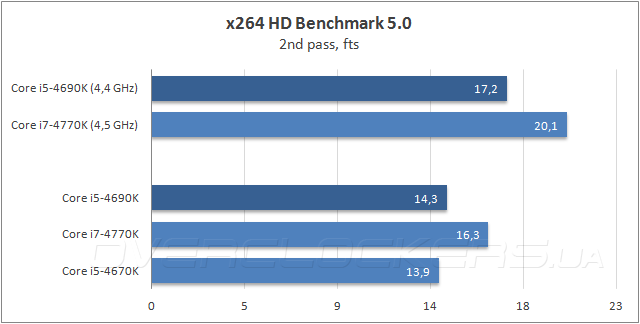

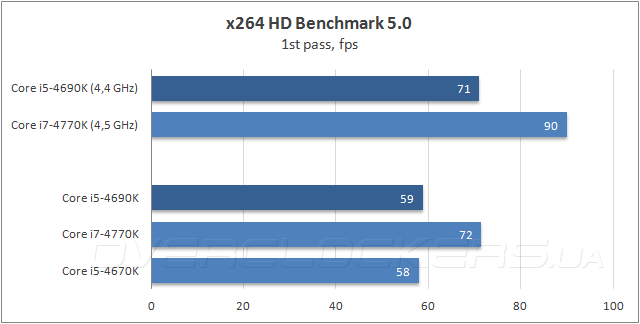

При преобразовании видео Full HD при помощи кодека h.264 вновь правит бал Core i7-4770K, однако, после разгона Core i5-4690K вплотную подбирается к победителю. Если же сравнивать младший Devil’s Canyon с i5-4670K, то разница между ними укладывается в пределы погрешности.

Тестирование в 3D-играх

Процессор Intel Core i5-4690K

Процессор Intel Core i5-4690K

Процессор Intel Core i5-4690K

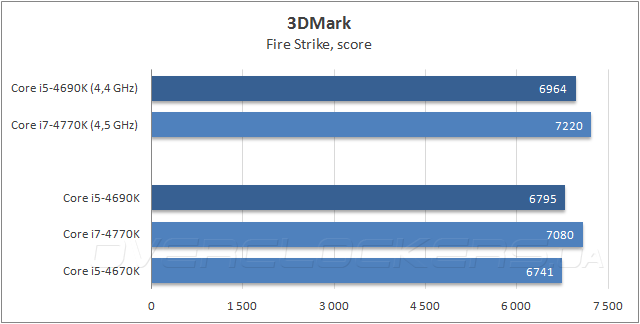

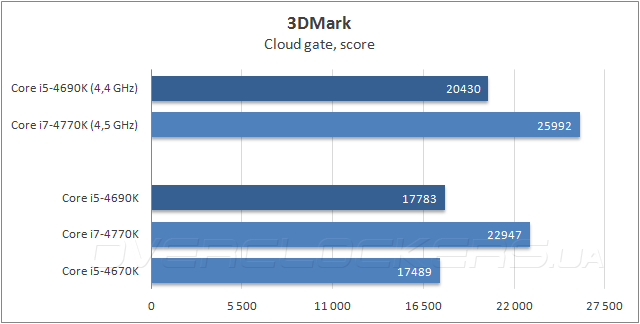

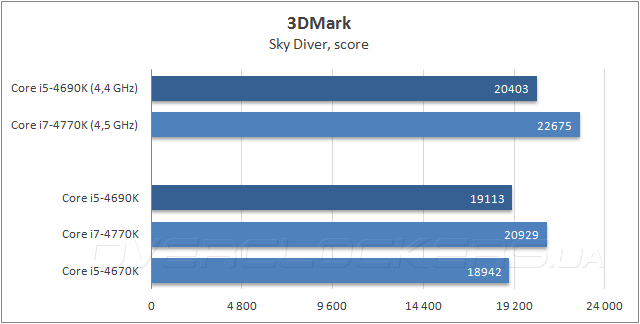

Тестирование в 3D-играх традиционно предваряет оценка быстродействия в графическом бенчмарке Futuremark 3DMark. И вновь за счет поддержки Hyper Threading процессор Core i7-4770K оказался вне конкуренции, тогда как между i5-4670K и i5-4690K наблюдается минимальное преимущество последнего.

Процессор Intel Core i5-4690K

Процессор Intel Core i5-4690K

Процессор Intel Core i5-4690K

Процессор Intel Core i5-4690K

Процессор Intel Core i5-4690K

Процессор Intel Core i5-4690K

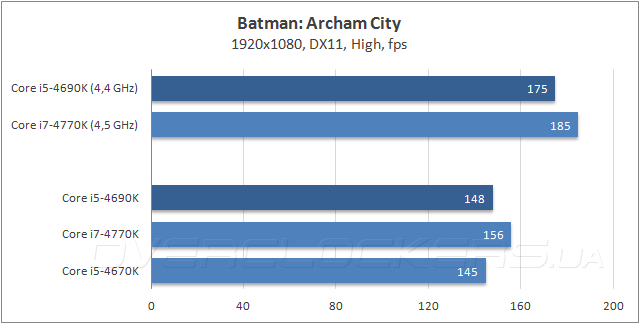

В современных видеоиграх обычно хватает четырех вычислительных потоков, поэтому, в четырех из шести дисциплин разница между Core i7-4770K и i5-4690K практически отсутствует как в штатном режиме, так и после разгона. Лишь в шутере Batman: Arkham City и гоночном симуляторе F1 2012 новичок несколько отстает, но не настолько, чтобы засчитать ему безоговорочную капитуляцию.

Энергопотребление

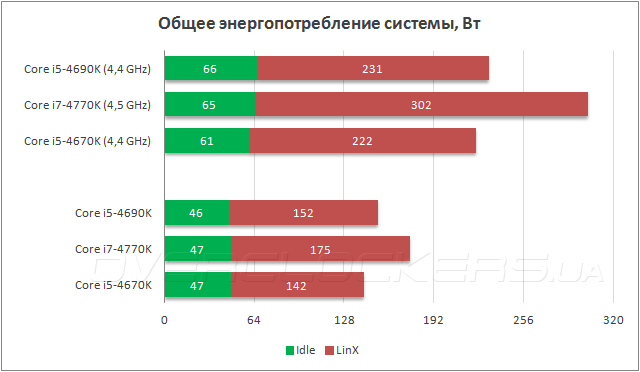

Для оценки энергоэффективности процессоров был использован прибор Basetech Cost Control 3000, с помощью которого измерялось общее среднее потребление электроэнергии тестовых стендов при отсутствии нагрузки, а также пиковые значения потребляемой мощности во время прохождения стресс-теста LinX 0.6.5.

Процессор Intel Core i5-4690K

На штатных частотах при отсутствии нагрузки все три процессора показали идентичный уровень энергопотребления, тогда как в нагрузке i5-4690K оказался более прожорливым, чем i5-4670K, а на их фоне Core i7-4770K выглядит настоящим «пожирателем электроэнергии». В разгоне, как и следовало ожидать, герой сегодняшнего обзора оказался заметно экономичнее Haswell с поддержкой Hyper Threading, но не стоит забывать что у младшего Devil’s Canyon и частота, и напряжение ниже.

Выводы

Стоит ли говорить, что младший Devil’s Canyon оправдал возложенные на него надежды лишь частично. Его быстродействие практически не отличается процессора Intel Core i5-4670K, поскольку заметить прирост производительности от увеличенной на 100 МГц тактовой частоты в играх и прикладных программах практически не возможно. Не внушил оптимизма и разгонный потенциал Core i5-4690K, во всяком случае, его достижения оказались ничем не лучше, чем у обычного Haswell. Что касается инноваций, анонсированных чипмейкером, то улучшения в силовой подсистеме процессора совершенно не заметны, да и термоинтерфейс NGPTIM оказался не таким эффективным, как того хотелось бы. Так что настоящие энтузиасты будут вынуждены прибегать к процедуре скальпирования процессоров и замене термопасты на «жидкий металл». Единственное, что порадовало, так это ценовая политика Intel: при равной розничной стоимости чаша весов все же склоняется на сторону Core i5-4690K, поскольку он позволяет работать с большими напряжениями, нежели Core i5-4670K, а значит — есть надежда на успешный разгон. Правда, для хорошего оверклокинга по-прежнему придется запастись мощным кулером, или высокоэффективной СВО, иначе усилия могу оказаться напрасными.

Обзор и тестирование процессора Intel Core i5-4690

В одном из предыдущих материалов мы знакомили вас с процессором Intel Core i5-4690K, который построен на основе микроархитектуры Intel Haswell и относится к семейству Intel Devil’s Canyon. По результатам тестирования, он продемонстрировал хороший разгонный потенциал и высокое быстродействие, поэтому будет интересно взглянуть на еще один процессор подобного уровня, но с более доступным ценником.

Intel Core i5-4690

Рассматриваемый в данном материале Intel Core i5-4690, судя по характеристикам, является братом-близнецом вышеозначенного процессора. Единственным существенным отличием является то, что его множитель заблокирован. Тем интереснее будет взглянуть на детальные результаты тестов производительности и выявить возможные скрытые особенности новинки.

Intel Core i5-4690

Базовая тактовая частота, МГц

Максимальная тактовая частота с Intel Turbo Boost 2.0, МГц

Множитель (номинальный / в турборежиме)

Базовая частота системной шины, МГц

Объем кэш-памяти первого уровня L1, КБ

4 х 32 (память данных)

4 х 32 (память инструкций)

Объем кэш-памяти второго уровня L2, КБ

Объем кэш-памяти третьего уровня L3, КБ

Intel Haswell Refresh

MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, EM64T, VT-x, AES, AVX, AVX2, FMA3, TSX

Максимальная расчетная мощность (TDP), Вт

Максимальная температура (TCASE), °C

Поддержка инструкций и технологий

Intel Turbo Boost 2.0, Intel vPro, Intel VT-x, Intel VT-d, Intel VT-x+EPT, Intel 64, Intel My WiFi, Intel SIPP, Intel SpeedStep, Intel Data Protection, Intel Platform Protection, Intel Identity Protection, Intel Idle States, Intel Thermal Monitoring

Встроенный контролер памяти

Максимальный объем памяти, ГБ

Максимальная частота, МГц

Число каналов памяти

Встроенное графическое ядро Intel HD Graphics 4600

Номинальная тактовая частота GPU, МГц

Динамическая тактовая частота GPU, МГц

Максимальный объем видеопамяти графической подсистемы, ГБ

Количество поддерживаемых дисплеев

Поддержка инструкций и технологий

Intel Quick Sync Video, Intel InTru 3D, Intel Insider, Intel Wireless Display, Intel FDI, Intel Clear Video HD

Упаковка, комплект поставки и внешний вид

Intel Core i5-4690

Процессор продается в небольшой упаковке синего цвета со множеством красочной полиграфии. На ее лицевой стороне указано название модели и размещено несколько иллюстраций.

Intel Core i5-4690

На боковой грани коробки имеется список ключевых преимуществ Intel Core i5-4690:

  • четыре ядра, что работают в четырехпоточном режиме;
  • динамический разгон Intel Turbo Boost 2.0;
  • технология Intel Smart Cache;
  • встроенное графическое ядро серии Intel HD Graphics 4600;
  • интегрированный контроллер оперативной памяти с поддержкой двухканального режима и модулей памяти DDR3;
  • ограниченная трехлетняя гарантия.

Intel Core i5-4690

Обратная сторона коробки содержит список комплекта поставки на разных языках и сообщение о том, что данный CPU предназначен для материнских плат с разъемом Socket LGA1150.

Читать статью  Программы для проверки (теста) процессора на Windows-компьютере

Intel Core i5-4690

Intel Core i5-4690

Внутри упаковки расположены следующие элементы комплекта поставки:

  • система охлаждения;
  • наклейка на корпус компьютера;
  • ограниченная трехлетняя гарантия;
  • листовка с перечнем ссылок, по которым можно скачать пробную версию программного обеспечения для защиты данных (McAfee LiveSafe).

Intel Core i5-4690

Intel Core i5-4690

На теплораспределительной крышке нанесено название модели, маркировка и страна, где размещены производственные мощности (в данном случае это Малайзия). С обратной стороны можно наблюдать набор совместимых с разъемом Socket LGA1150 контактов.

Также выделим дополнительный набор конденсаторов (они размещены в центре платы), которые предназначены для сглаживания пульсаций напряжения питания.

Штатная система охлаждения

Intel Core i5-4690

В комплект поставки входит система охлаждения Intel E97378-001 на основе небольшого алюминиевого радиатора и компактного вентилятора. Она обладает размерами 92 х 92 х 50 мм и производится компанией Foxconn. Для установки в разъем Socket LGA1150 используются четыре классические пластиковый защелки.

Intel Core i5-4690

Сам вентилятор оборудован лопастями диаметром 92 мм и обладает характеристиками 12 В, 0,17 А. Он подключается с помощью стандартного четырехконтактного коннектора и поддерживает управление скоростью вращения лопастей ШИМ-методом.

Intel Core i5-4690

Отвод и рассеивание тепла выполняет круглый радиатор с оригинальной раздвоенной формой ребер для увеличения эффективной площади. Непосредственно с процессором контактирует небольшой медный сердечник через тонкий слой термопасты.

Анализ технических характеристик

Intel Core i5-4690

Intel Core i5-4690

Процессор Intel Core i5-4690 обладает четырьмя ядрами, которые работают в четырехпоточном режиме. Изначально активирован автоматический разгон Intel Turbo Boost 2.0. Вместе с ним CPU под нагрузкой (стресс-тесты AIDA64) большую часть времени работает на уровне 3700 МГц (при множителе «х37» и опорной частоте 100 МГц). Напряжение во время теста варьировалось в пределах 1,224 − 1,264 В.

Intel Core i5-4690

Иногда, при запуске приложений или других незначительных нагрузках, частота на короткое время поднималась до 3900 МГц при множителе «х39» и напряжении 1,090 В.

Intel Core i5-4690 Intel Core i5-4690

При выполнении всех тестов использовалась комплектная система охлаждения. Под нагрузкой ее вентилятор вращался со скоростью около 2191 об/мин, а температура CPU при этом не превышала 76°С.

Intel Core i5-4690

В режиме простоя частота работы процессора опустилась до 800 МГц при множителе «х8» и напряжении 0,715 В.

Intel Core i5-4690

Кэш-память Intel Core i5-4690 распределяется по следующей схеме. По 32 КБ кэш-памяти L1 на ядро с 8-ю каналами ассоциативности отведено для кэширования данных. Аналогичная схема используется и для кеширования инструкций. А вот кэш-памяти L2 предусмотрено по 256 КБ на ядро с 8-ю каналами ассоциативности. Еще имеется 6 МБ общей кэш-памяти уровня L3 с 12-ю каналами ассоциативности.

Intel Core i5-4690

Встроенный контроллер оперативной памяти гарантированно поддерживает двухканальный режим работы и модули DDR3 с эффективной частотой до 1600 МГц.

Intel Core i5-4690

Intel Core i5-4690

Процессор оборудован встроенным графическим ядром Intel HD Graphics 4600, которое в номинальном режиме работает на частоте 350 МГц и может динамически ускоряться до 1200 МГц. При максимальной нагрузке с помощью MSI Kombustor и использовании стандартной системы охлаждения, температура GPU, согласно показаниям программы AIDA64, не превышала 52°С.

Тестирование

При тестировании использовался Стенд для тестирования Процессоров №2

Материнские платы (AMD) ASUS F1A75-V PRO (AMD A75, Socket FM1, DDR3, ATX), GIGABYTE GA-F2A75-D3H (AMD A75, Socket FM2, DDR3, ATX), ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)
Материнские платы (AMD) ASUS SABERTOOTH 990FX R2.0 (AMD 990FX, Socket AM3+, DDR3, ATX), ASRock Fatal1ty FM2A88X+ Killer (AMD A88X, Socket FM2+, DDR3, ATX)
Материнские платы (Intel) ASUS P8Z77-V PRO/THUNDERBOLT (Intel Z77, Socket LGA1155, DDR3, ATX), ASUS P9X79 PRO (Intel X79, Socket LGA2011, DDR3, ATX), ASRock Z87M OC Formula (Intel Z87, Socket LGA1150, DDR3, mATX)
Материнские платы (Intel) ASUS MAXIMUS VIII RANGER (Intel Z170, Socket LGA1151, DDR4, ATX) / ASRock Fatal1ty Z97X Killer (Intel Z97, Socket LGA1150, DDR3, mATX), ASUS RAMPAGE V EXTREME (Intel X99, Socket LGA2011-v3, DDR4, E-ATX)
Кулеры Scythe Mugen 3 (Socket LGA1150/1155/1366, AMD Socket AM3+/FM1/ FM2/FM2+), ZALMAN CNPS12X (Socket LGA2011), Noctua NH-U14S (LGA2011-3)
Оперативная память 2 х 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP, 4 x 4 ГБ DDR4-3000 Kingston HyperX Predator HX430C15PBK4/16 (Socket LGA2011-v3)
Видеокарта AMD Radeon HD 7970 3 ГБ GDDR5, ASUS GeForce GTX 980 STRIX OC 4 GB GDDR5 (GPU-1178 МГц / RAM-1279 МГц)
Жесткий диск Western Digital Caviar Blue WD10EALX (1 ТБ, SATA 6 Гбит/с, NCQ), Seagate Enterprise Capacity 3.5 HDD v4 (ST6000NM0024, 6 ТБ, SATA 6 Гбит/с)
Блок питания Seasonic X-660, 660 Вт, Active PFC, 80 PLUS Gold, 120 мм fan
Операционная система Microsoft Windows 8.1 64-bit

Сравнить Intel Core i5-4690 Turbo Boost ON с

На первом этапе тестирования мы изучили эффективность работы технологии Intel Turbo Boost 2.0. После ее активации частота процессора увеличивается на 400 МГц, а прирост производительности составляет в среднем 5%. Данная прибавка является достаточно существенной и отказываться от нее не стоит даже при использовании комплектной системы охлаждения.

Дальше было произведено сравнение с процессором Intel Core i5-4690T. Главной особенностью этого оппонента является сниженная до 3500 МГц максимальная тактовая частота для достижения небольшого уровня TDP (не выше 45 Вт). В связи с этим преимущество процессорной подсистемы героя данного обзора составило в среднем 13%. Хотя встроенный графические ядра рассматриваемых процессоров идентичны, но более быстрый CPU позволил видеоподсистеме Intel Core i5-4690 показать в среднем на 7% лучший результат.

Более дорогой процессор Intel Core i7-4770K смог вырваться вперед в среднем на 17% благодаря возможности одновременной обработки до 8 потоков против 4 у тестируемой модели. Также он оборудован большим количеством кэш-памяти L3 (8 против 6 МБ). Графическая часть Intel Core i7-4770K оказалась в среднем на 9% быстрее (на это повлияла максимальная тактовая частота его работы, что на 50 МГц выше).

Сравнение с APU AMD A10-7800 показало перевес в сторону Intel Core i5-4690 в среднем на 40%. Что касается графической подсистемы, то она, наоборот, уступила в среднем на 35%. Для тех пользователей, кто не собирается приобретать дискретную видеокарту, это может быть достаточно существенным преимуществом.

Единственной линейкой компании AMD, которая может на равных конкурировать с Intel Core i5-4690, является серия AMD FX-8000. Так, AMD FX-8370 при прямом сравнении отстал в среднем всего лишь на 6%. Но здесь стоит учитывать, что он обладает более высоким уровнем TDP и лишен встроенного графического ядра.

В итоге рассматриваемый процессор смотрелся достаточно выигрышно при сравнении с конкурентами. Отметим, что весь свой потенциал он сможет раскрыть в связке с производительной видеокартой среднего или высокого ценового диапазона.

Разгон

Intel Core i5-4690

Поскольку множитель тестируемой модели заблокирован, то оверклокинг проводился поднятием опорной частоты на 3,5 МГц. В результате была достигнута частота 4035 МГц при напряжении 1,114 В, а температура ядра повысилась всего на 3°С. Поднятие некоторых вспомогательных напряжений для выполнения еще большего разгона успехом не увенчалось.

Увеличение производительности Intel Core i5-4690, которая была достигнута вследствие ручного разгона, можно оценить в следующей таблице:

Источник https://technical.city/ru/cpu/Core-i5-4690

Источник https://www.overclockers.ua/cpu/intel-core-i5-4690k-devils-canyon/all/

Источник https://ru.gecid.com/cpu/intel_core_i5-4690/?s=all

Добавить комментарий

Ваш адрес email не будет опубликован.
