Обзор и тестирование низкопрофильного процессорного кулера Noctua NH-D9L
В последнее время производители СО взяли за правило уменьшать габариты своих новинок, чтобы они могли поместиться в небольшие ПК. Именно к такому типу решений относится «башня» Noctua NH-D9L, отличившись высотой 110 мм, что примерно в полтора раза меньше, чем у более габаритных собратьев. Новая модель Noctua предназначена для установки в компактные корпуса и системы HTPC.
Страницы материала
Оглавление
Вступление
Производители компьютерных систем охлаждения в последнее время активно внедряли в массы процессорные кулеры башенной конструкции, постепенно увеличивая их размеры для лучшей эффективности охлаждения.
реклама
Но прогресс не остановить. И сейчас с учетом стремительного темпа перехода электроники на более тонкие технологические нормы необходимость в гигантах постепенно отпадает. Кроме того, приобретающие в последнее время все большую популярность компьютеры в миниатюрном исполнении не допускают использование в качестве процессорной СО подобных «великанов».
Это начали понимать и производители, наметив тенденцию уменьшения габаритов, вместо их наращивания. Проще всего убавить высоту кулера, чтобы он смог поместиться в небольшой корпус. Что мы и видим на примере нынешнего австрийского гостя – кулера Noctua NH-D9L.
Эта система охлаждения башенного типа отличилась высотой всего 110 мм, что примерно в полтора раза меньше, чем у большинства более габаритных собратьев. А значит, она относится к классу низкопрофильных кулеров и предназначена для установки в компактные корпуса.
Обзор кулера Noctua NH-D9L
В прошлом обзоре мы рассмотрели маленький процессорный кулер Noctua NH-U9S башенного типа. А в этом, как и обещали, изучим во многом схожую альтернативную систему охлаждения Noctua NH-D9L. Она привлекательна хотя бы тем, что напоминает Noctua NH-D15 в миниатюре. Нам предстоит разобраться, зачем компании понадобилось выпускать две близкие по своему предназначению и, вероятно, эффективности модели в не самом популярном сегменте кулеров с 92-мм вентилятором. Конечно, может быть, что по мере усовершенствования процессоров их уровень тепловыделения сильно упадет и у пользователей больше не будет потребности в 1,5-кг динозаврах с двумя секциями, семью тепловыми трубками и 12 или 14 тысячами квадратных сантиметров общей площади рассеивания. Но это предположение станет реальностью в лучшем случае лишь через несколько лет. А пока что разберемся с тем, куда можно применить Noctua NH-D9L в нынешней ситуации.
Упаковка и комплект поставки

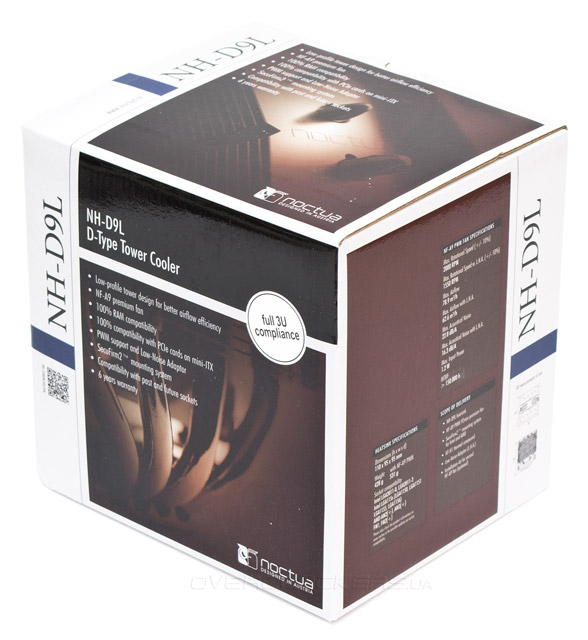

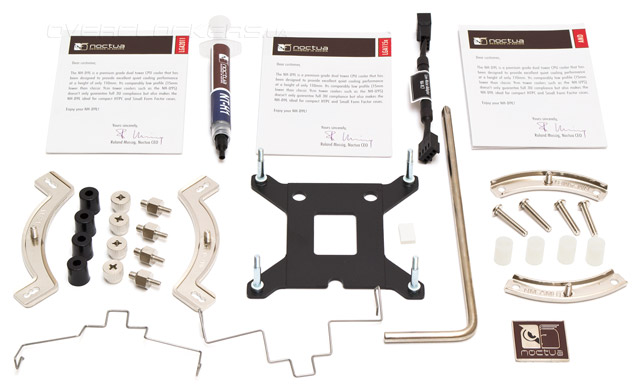

Как и в прошлый раз, не стану задерживаться на описании упаковки, сделанной на традиционно высоком для Noctua уровне. Вся необходимая информация присутствует на бортах коробки, от повреждений продукт защищен внутренними толстыми картонными прослойками. Комплект поставки распределен по отдельным коробочкам и пакетикам. За сохранность продукта можно не переживать.
- усилительная пластина для сокетов Intel LGA115х;
- крепежные шпильки для сокетов Intel LGA2011 и LGA 2011-3;
- крепежные лапы и пластиковые подставки для сокетов Intel;
- крепежные лапы, пластиковые подставки и винты для сокетов AMD;
- четыре гайки с накатанной головкой для фиксации лап на сокетах Intel;
- две дополнительные скобы для крепления второго вентилятора;
- две маленькие силиконовые прокладки для вентиляторов;
- крестовая отвертка;
- тюбик термопасты Noctua NT-H1;
- понижающий максимальные обороты переходник L.N.A.;
- клейкий металлический логотип Noctua;
- три инструкции по установке на все поддерживаемые типы процессорных разъемов.
Внешний вид
Кулер Noctua NH-D9L (как и рассмотренный ранее NH-U9S) создавался с требованием соответствия ширины и глубины габаритам посадочной зоны квадрата сокетов Intel LGA115x (95×95 мм), с целью обеспечения повышенной совместимости с материнскими платами типоразмера Mini-ITX. Однако в этот раз удалось добиться еще более низкой высоты кулера — всего 110 мм (против 125 мм у NH-U9S). Рамка 92-мм вентилятора даже не выступает за кончики тепловых трубок.

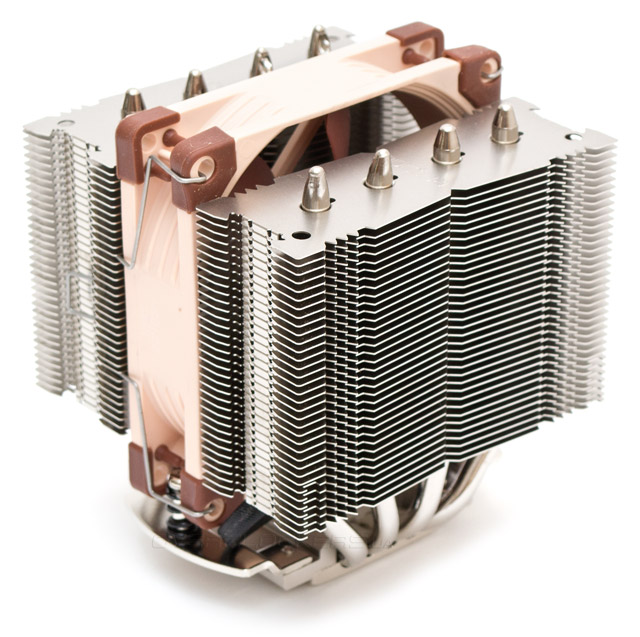

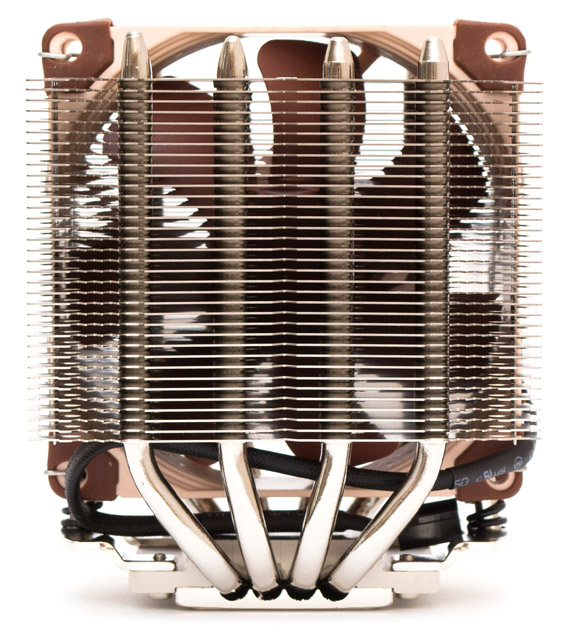

Кулер имеет две симметричные радиаторные секции, между которыми расположен вентилятор. Сюда можно закрепить еще один пропеллер с внешней стороны (сзади или спереди), для чего в комплекте предусмотрены дополнительные проволочные скобы.

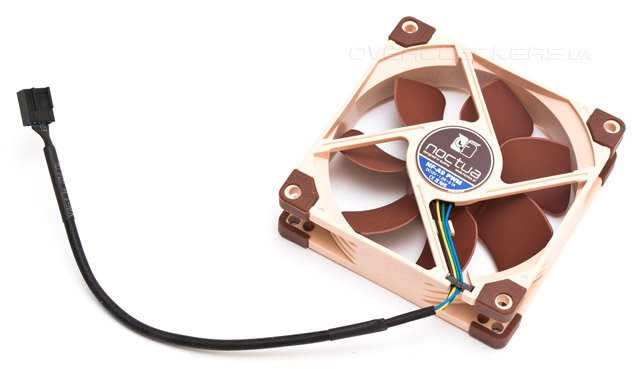

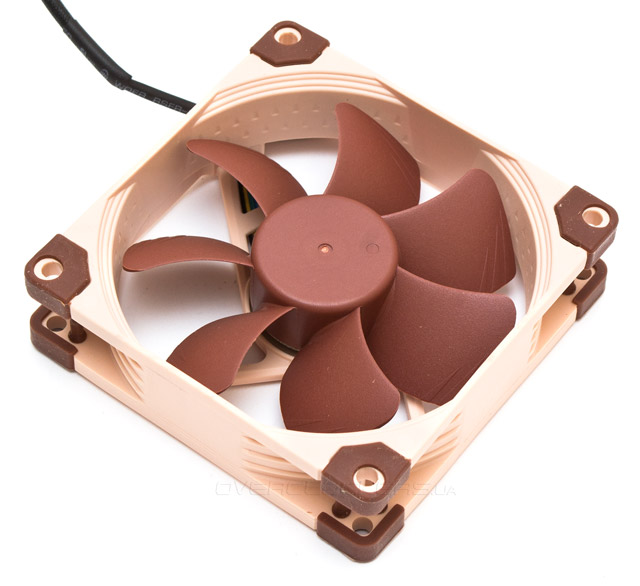

В качестве вентилятора NH-D9L использует 92-мм пропеллер NF-A9 PWM. Его двигатель и подшипник близки к идеалу, даже не смотря на наличие ШИМ-управления. Посторонние шумы отсутствуют на любой скорости. Доступный диапазон оборотов ограничивается 2000 об/мин или 1550 об/мин при использовании понижающего переходника.
При управлении напряжением, крыльчатка стартует на 600 об/мин после подачи 5 В. Минимальная скорость вращения лопастей при ШИМ-управлении — 400 об/мин. Тишина сохраняется до 1200 об/мин. Отчетливо слышно вентилятор вплоть до 1600 об/мин, после чего аэродинамический шум становится неприятным. Длина четырехконтактного шнура питания в резиновой оплетке составляет 200 мм. По углам рамки есть резиновые демпферы, гасящие вибрации, передающиеся на радиатор, и косвенно способствующие понижению общего шума, исходящего от кулера.

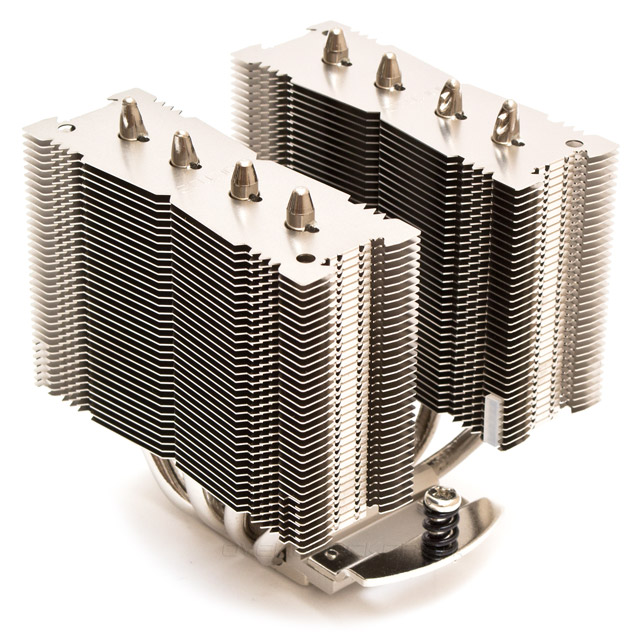

Теперь внимательнее рассмотрим радиатор. Как уже упоминалось выше, перед нами полная копия конструкции Noctua NH-D15, выполненная в масштабе 1:2. В частности, сохранена форма радиаторных ребер и конфигурация тепловых трубок. Однако габариты секций сильно уменьшились, и вместо шести тепловых каналов здесь применяется лишь четыре.
Четыре тепловые трубки диаметром 6-мм каждая, распределены в теле радиатора равномерно, что должно обеспечить хорошую теплоотдачу по всей поверхности пластин. Еще немаловажно то, что при стандартной вертикальной ориентации кулера трубки будут пролегать перпендикулярно относительно кристалла процессора. Это дополнительное преимущество, которое еще больше повышает интенсивность отвода тепла.

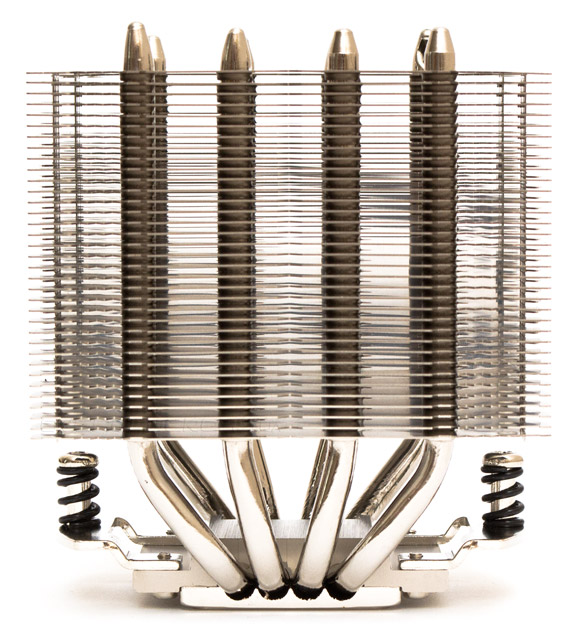

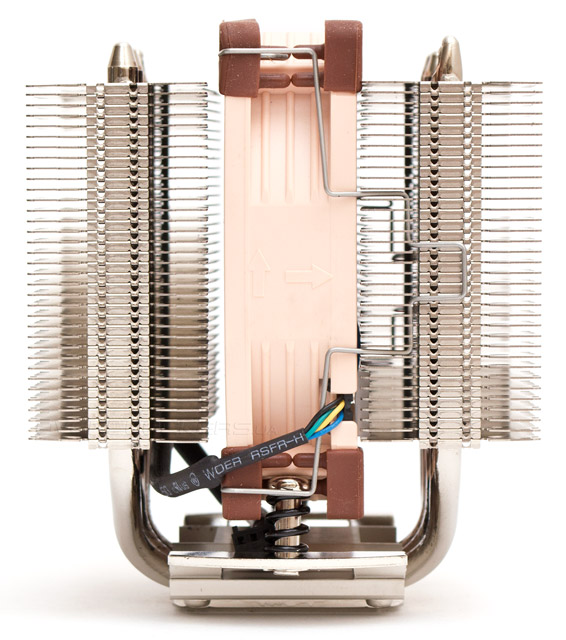

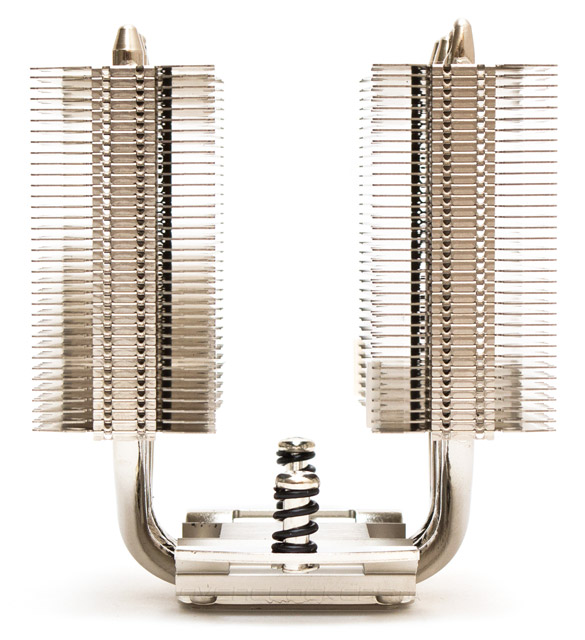

Если смотреть на кулер со стороны, становится понятно, что трубки стоят ровным рядом друг за другом. В каждой секции насчитывается по 35 пластин, расположенных с зазором в 1,8 мм и дающих в сумме площадь рассеивания в 4500 см², что на 1000см2 меньше, нежели у NH-U9S.

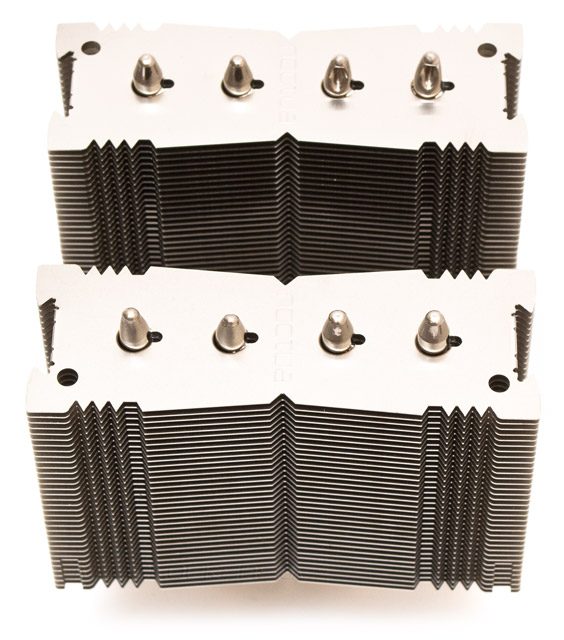

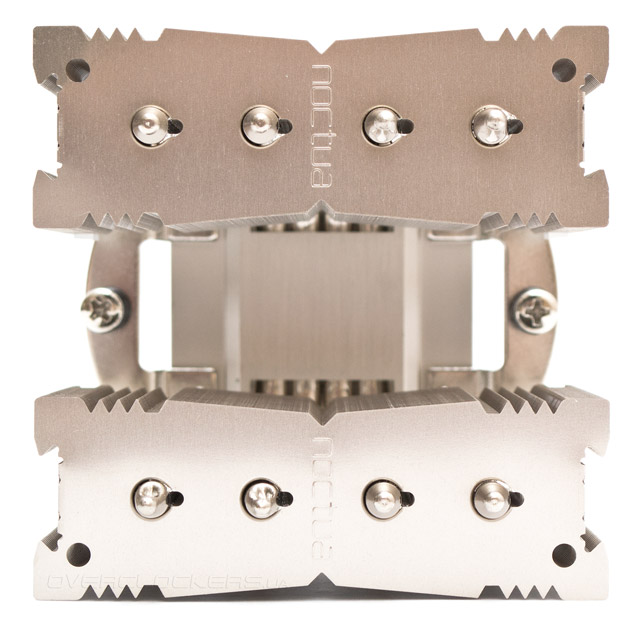

Вид сверху не открывает ничего нового о кулере. Все пластины припаяны к тепловым трубкам, что позитивно сказывается на скорости передачи тепла. И не совсем понятно назначение круглых отверстий, расположенных по внешним углам радиаторных ребер.
Аэродинамическая оптимизация ребер довольно скромная — сужение по центру, уменьшающее шум от вентилятора и три зубца по бокам с каждой стороны радиаторной пластины, помогающие снизить уровень турбулентных шумов.

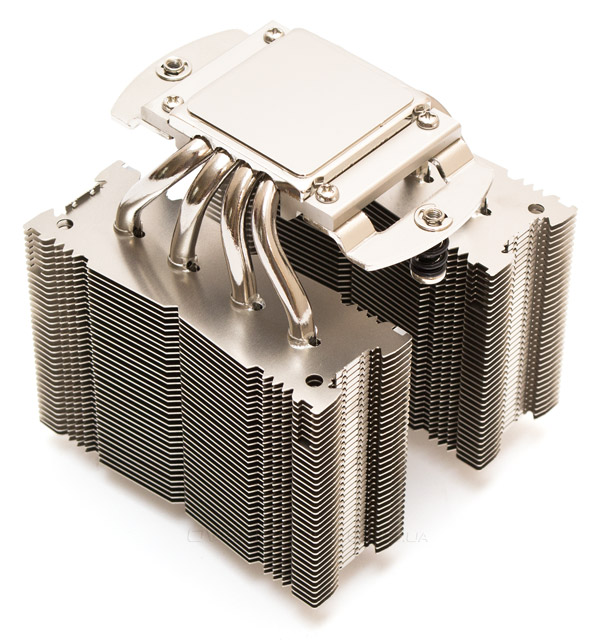

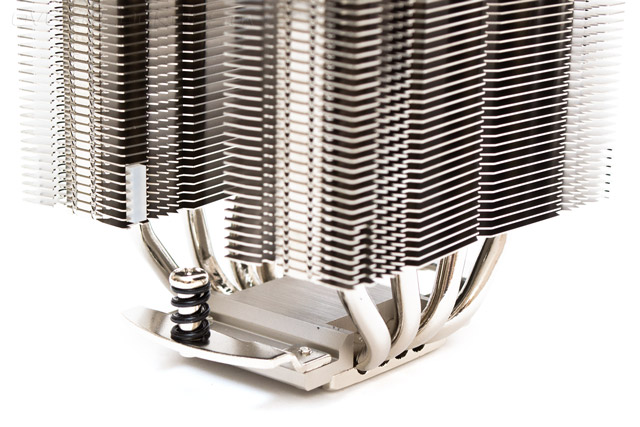

Основание кулера сплошное, тепловые трубки пропаяны в месте соединения с ним. Тело радиатора полностью покрыто слоем никеля для предотвращения коррозии.
Крепления радиатора к лапам на процессорном разъеме осуществляется с помощью подпружиненных винтов. Для предотвращения вибрации, в нижней части каждой секции, в специальные выемки, вставлены небольшие резиновые прокладки, не дающие внешней стороне рамки вентилятора соприкасаться с металлом.

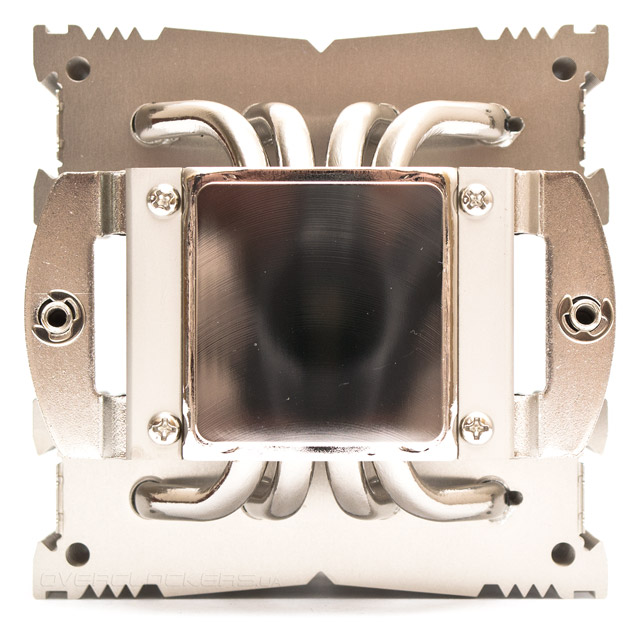

Подошва Noctua NH-D9L хорошо отшлифована и близка к состоянию зеркала. Однако множественные искажения указывают на недостаточно ровное основание. На поверхности видны закругленные следы фрезеровки.
Установка

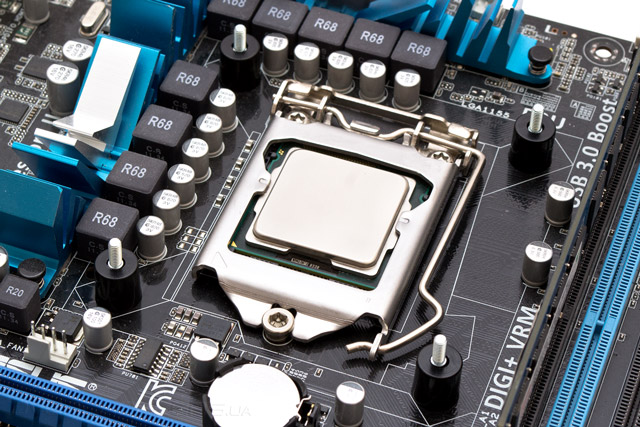

Монтаж Noctua NH-D9L происходит предельно просто. О нем я расскажу на примере разъема Intel LGA1155. Для начала нам потребуется усилительная пластина NM-IBP2 Rev.2.

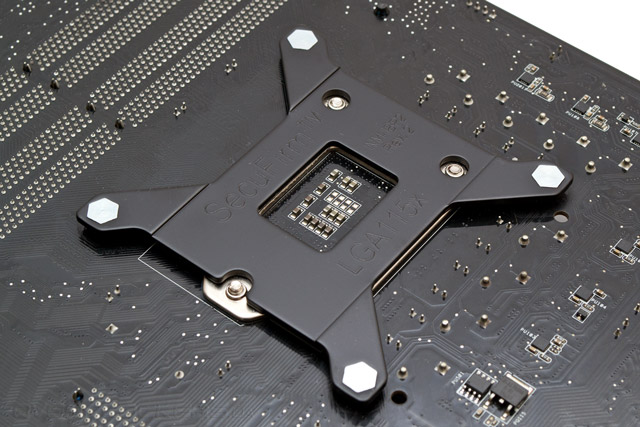

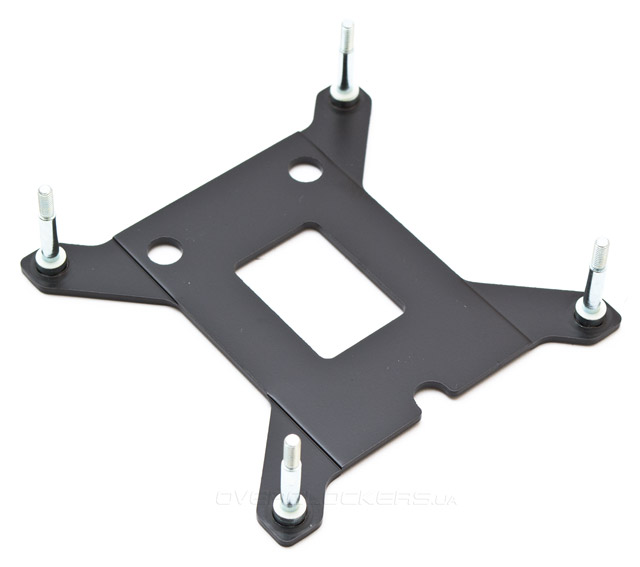

Устанавливаем усилительную пластину, которая может иметь только один вариант ориентации, в нужные отверстия на обратной стороне материнской платы.
Надеваем на шпильки черные пластмассовые подставки.

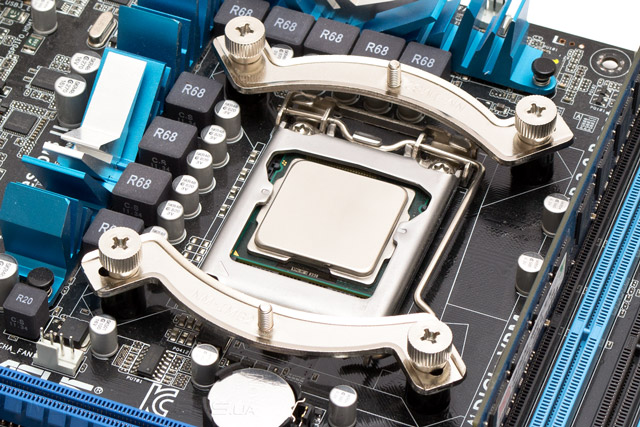

Укладываем и привинчиваем с помощью гаек с накатанной головкой крепежные лапы. Сами гайки удобно крутить вручную, но затягивать их лучше отверткой. Если потребуется изменить ориентацию кулера, лапы нужно будет переставить из перпендикулярного по отношению к слотам оперативной памяти положения в параллельное. На процессорных разъемах AMD возможен только вертикальный вариант ориентации кулера.

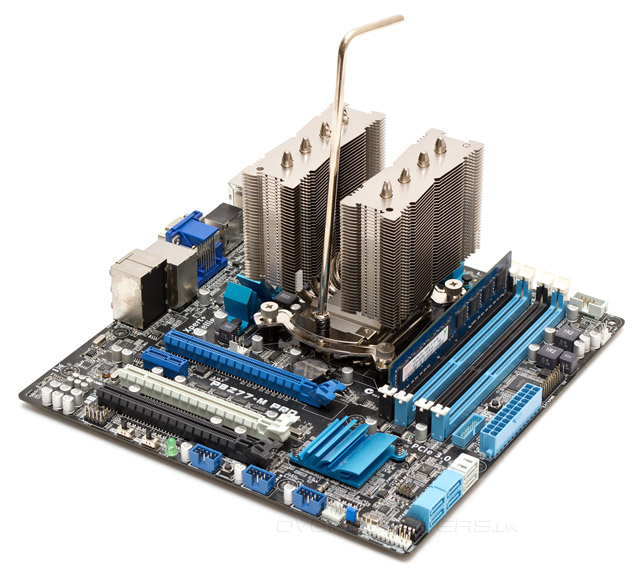

Наносим термоинтерфейс на процессор, ставим радиатор и прикручиваем его подпружиненные винты с помощью комплектной отвертки. Степень прижима получается очень высокая, хотя в процессе затяжки винтов кулер слегка ерзает из стороны в сторону.
Прищелкиваем вентилятор на место комплектными проволочными скобами и не забываем подключить его к питанию. На этом установка закончена.

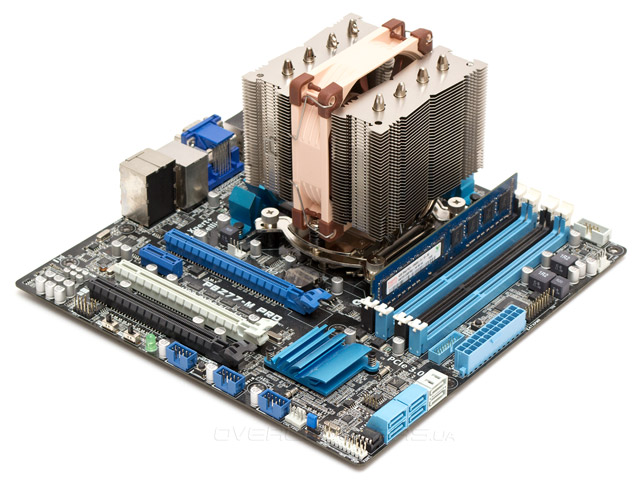

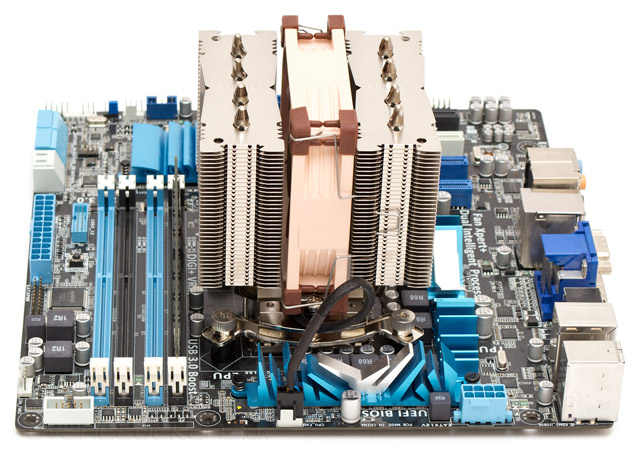

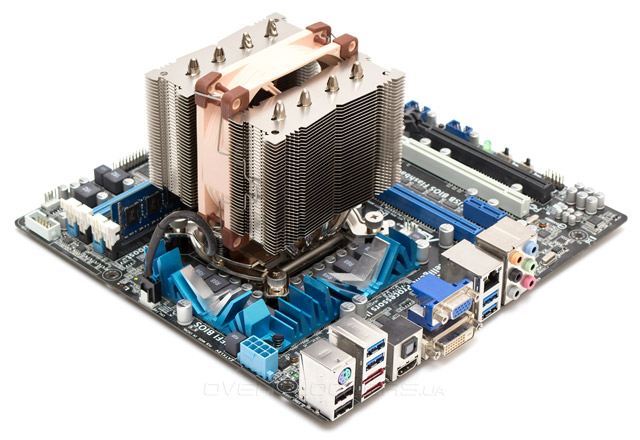

Благодаря небольшим габаритам данной системы охлаждения, подключение питания процессора и прочих разъемов на материнской плате можно будет произвести без проблем даже в самом тесном корпусе.

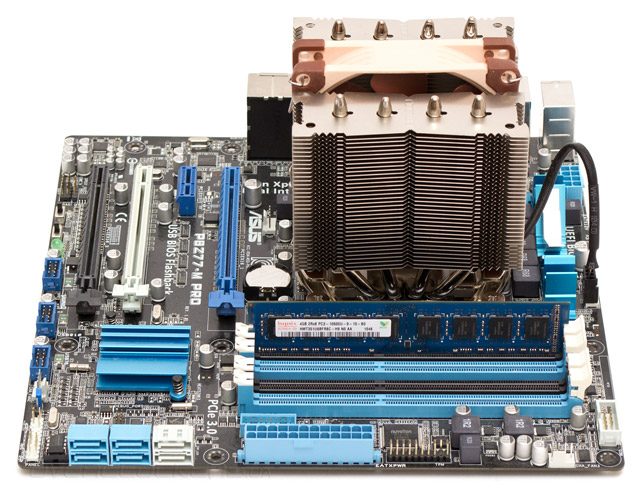

Оперативной памяти кулер никак не мешает. Хотя в случае использования спереди дополнительного пропеллера могут быть проблемы.
Первый слот карт расширения останется свободным, даже если кулер будет расположен вплотную к нему, или повернут в горизонтальную ориентацию.

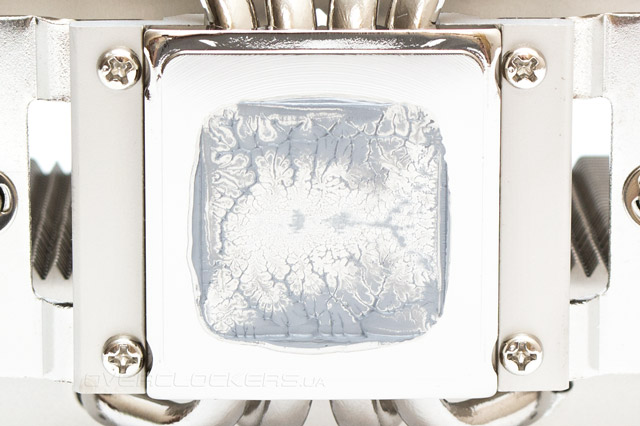

Отпечаток термоинтерфейса на подошве кулера получился весьма неплохим. Большая часть контактной поверхности плотно прилегает к процессору, а края слегка отходят, что не особо влияет на качество охлаждения на Intel LGA115x, но может быть ощутимо на более крупных крышках процессоров AMD.
Технические характеристики
Эффективность отвода тепла кулером Noctua NH-D9L сравнивалась с одним из лучших и самых распространенных бюджетных охладителей — Zalman CNPS10X Performa. Кроме того, в сравнение был включен близкий по назначению и стоимости Noctua NH-U9S, рассмотренный в прошлом обзоре.
Техническая характеристика | Noctua NH-D9L | Noctua NH-U9S | Zalman CNPS10X Performa |
Совместимость с процессорными разъемами | Intel LGA 1150/1155/1156/2011/2011-3 AM2(+)/AM3(+)/FM1/FM2(+) |
Intel LGA 1150/1155/1156/2011/2011-3 AM2(+)/AM3(+)/FM1/FM2(+) |
Intel LGA 775/1156/1155/1150/1366/2011 AMD AM2(+)/AM3(+)/FM1/FM2 |
Размеры радиатора (ДхШхВ), мм | 95х95х110 | 68х95х125 | 132x75x152 |
Размеры вентилятора (ДхШхВ), мм | 92х92х25 | 92х92х25 | 120х120х25 |
Материал радиатора и конструкция | Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 6 мм, расположенных U-образно. Ребра, трубки и основание никелированы | Вертикальный радиатор из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра, трубки и основание никелированы | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм. Тепловые трубки проходят сквозь медное основание |
Вес радиатора, г | 428 | 524 | 610 |
Количество пластин радиатора, шт. | 35 | 43 | 47 |
Толщина пластин, мм | 0,5 | 0,5 | 0,45 |
Межреберное расстояние, мм | 1,8 | 1,8 | 1,9 |
Расчетная площадь радиатора, см² | ~4 500 | ~5 550 | ~ 7 900 |
Модель вентилятора | NF-A9 PWM | NF-A9 PWM | Zalman ZP1225ALM |
Скорость вращения вентилятора, об/мин | 400 ~ 2000 с ШИМ | 400 ~ 2000 с ШИМ | 900 ~ 2000 с ШИМ |
Воздушный поток, м³/ч | 78,9 | 78,9 | – |
Уровень шума вентилятора, дБ(А) | 22,8 | 22,8 | 17 ~ 36 |
Статическое давление, мм воды | 2,28 | 2,28 | – |
Количество и тип подшипника вентилятора | Гидродинамический с магнитной стабилизацией (SSO2) | Гидродинамический с магнитной стабилизацией (SSO2) | Улучшенная втулка |
Время наработки на отказ вентилятора, час | 150 000 | 150 000 | 50 000 |
Номинальное напряжение вентилятора, В | 12 | 12 | 12 |
Сила тока вентилятора, А | 0,1 | 0,1 | 0,2 |
Пиковое энергопотребление вентилятора, Вт | 1,2 | 1,2 | 2,4 |
Дополнительные особенности | Адаптер L.N.A. для снижения максимальной скорости вентилятора | Адаптер L.N.A. для снижения максимальной скорости вентилятора | Фирменный резистор RC24P в комплекте |
Средняя стоимость, $ | ~57 | ~60 | ~32 |
Тестовый стенд
- процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,104 В; 1,352 В);
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентиляторов: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 34 дБ (А).
Результаты тестирования

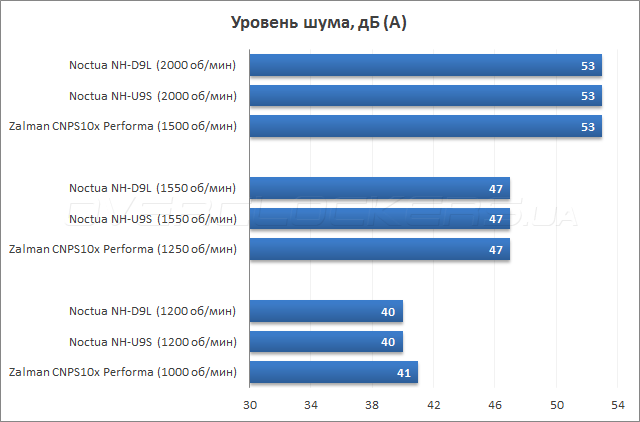

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. За основу при этом были взяты показатели Noctua NH-D9L в режиме максимальной скорости, затем с применением понижающего переходника и в условно бесшумном режиме — 40 дБ (А). Скорость вентилятора Zalman CNPS10X Performa была подстроена под аналогичные с NH-D9L уровни шума. А Noctua NH-U9S была выставлена на аналогичные с испытуемым скорости, поскольку имеет такой же вентилятор.

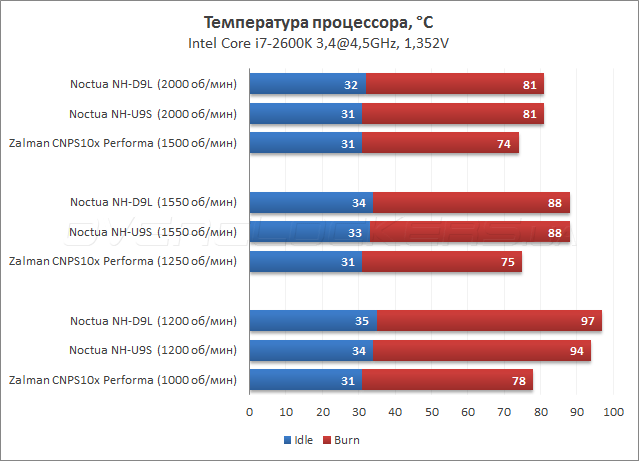

Посмотрим на график температур для каждого уровня шума.
Если подвести итоги коротко, то на повышенных оборотах Noctua NH-D9L и NH-U9S ведут себя совершенно одинаково, невзирая на разную конструкцию радиатора и справляясь с охлаждением разогнанного процессора. Однако, при снижении скорости вентилятора до 1200 об/мин, NH-D9L начинает отставать от NH-U9S на три градуса, что все равно не существенно, поскольку и в первом и во втором случае процессор уже находится на грани отключения. А причина этой разницы состоит как раз в устройстве радиатора — NH-U9S имеет на 20% большую площадь ребер и на одну тепловую трубку больше. Похоже, что применение понижающего скорость вентилятора адаптера оправданно лишь для процессоров, работающих на стоковых частотах.
Выводы
Что же стоит предпочесть из двух маленьких систем охлаждения, разница между которыми состоит в 3 долларах и 15 мм высоты? Пожалуй, ответ кроется в последнем параметре. Если 15 мм высоты критичны и не помещаются в корпус — берите Noctua NH-D9L. Если требуется чуть большая производительность на низких оборотах и корпус позволяет, то выбор будет за NH-U9S. Хотя NH-D9L имеет еще одно маленькое достоинство — его вентилятор закрыт телом радиатора от попадания посторонних предметов. Поэтому если корпус тесен, а проводов много, NH-D9L может быть вполне оправданным вариантом. Самый лучший сценарий применения данных систем охлаждения — процессоры с малым и средним тепловыделением в миниатюрных корпусах на Mini-ITX платах. Если же шасси более габаритное, то стоит использовать и более крупный кулер.
Обзор процессорного кулера Noctua NH-D9L
Обзор и тестирование компактного процессорного кулера Noctua NH-D9L!
Все мы знаем как сложно найти подходящий процессорный кулер, если собираем компактную систему mATX или вообще mini-ITX. В последнем случае дело не только в том, что слоты на материнских платах очень близко расположены к процессорному сокету, но и в том, что пространство внутри корпуса сильно ограничено. Некоторые прибегают к использованию необслуживаемых систем жидкостного охлаждения, но в таких случаях приходится чем-то жертвовать в конструкции корпуса. Нормальных же воздушных систем охлаждения для таких компактных систем не было. До недавнего времени. Встречаем — Noctua NH-D9L!
Поставляется Noctua NH-D9L в коробке с фирменным дизайном — кроме иллюстрации и надписей никаких изменений нет.
На фронтальной стороне находится наклейка, которая указывает на то, что данный кулер полностью совместим с 3U серверными системами.
Кроме того, выделен такой набор преимуществ:
-низкопрофильный дизайн
-в комплекте поставляется один вентилятор Noctua NF-A9 (PWM)
-100% совместимость с оперативной памятью
-100% совместимость с PCIe слотами на mini-ITX материнских платах
-поддержка вентилятором PWM и наличие в комплект адаптера для снижения скорости (L.N.A.)
-фирменная система креплений SecuFirm2
-широкая поддержка платформ
-гарантия производителя 6 лет
Сбоку коробки данные преимущества сопровождаются простыми иллюстрациями и более подробным описанием. Здесь также добавлено, что в комплекте поставки присутствует дополнительный набор для крепления второго вентилятора, который, если требуется, надо докупать отдельно.
На тыльной части коробки присутствует описание продукта на восьми языках мира, включая русский. По поводу русского — в данном случае как-то не очень хорошо выполнен перевод, словно штатный переводчик компании больше не занимает сей должности, а его работу выполнил автоматический интернет-переводчик. У рассмотренных нами ранее продуктов Noctua перевод был очень хорош.
Поворачиваем коробку и изучаем основные технические характеристики.
Характеристики радиатора:
-размеры 110х95х95 мм
-вес 428 г
-вес с одним вентилятором 531 г
-совместимость с платформами Intel 2011-0, 2011-3, 115x, AMD AM2(+), AM3(+), FM1, FM2(+) (при использовании штатного бэкплейта); для совместимости с платформами Intel 775 и 1366 потребуется дополнительный набор креплений Noctua NM-I3
Информация о вентиляторе NF-A9 PWM:
-максимальная скорость вращения без LNA (Low Noise Adapter из комплекта) — 2000 об/мин
-максимальная скорость вращения с LNA (Low Noise Adapter) — 1550 об/мин
-воздушный поток — до 78.9 кубических метра в час
-воздушный поток с LNA — до 62.6 кубических метра в час
-уровень шума — до 22.8 дБ
-уровень шума с LNA — до 16.3 дБ
-потребляемая мощность — 1.2 Вт
-время наработки на отказ — более 150000 часов
Здесь же расположена информация о комплекте поставки:
—один 92 мм вентилятор NF-A9 PWM
—адаптер для снижения скорости работы вентиляторов (L.N.A.)
—набор креплений для установки второго вентилятора NF-A9 PWM (сам вентилятор докупается отдельно)
—термоинтерфейс NT-H1
—крепления SecuFirm2
А сверху ещё раз дублируется информация об основных преимуществах NH-D9L.
Открываем коробку и видим небольшую коробочку с комплектом поставки — в лучших традициях австрийской компании.
В ней всё разложено по отдельным секциям и всё подписано — никаких сложностей возникнуть не должно.
Итого у нас в руках оказываются следующие компоненты:
-набор креплений для платформ Intel
-набор креплений для платформ AMD
-три руководства пользователя
-дополнительные аксессуары (термоинтерфейс Noctua NT-H1, LNA адаптер, крепления для второго вентилятора, фирменная металлическая наклейка)
Идём дальше. Сам кулер упакован в ещё одну картонную коробку.
Большую картонную коробку. В которой находится ещё одна 🙂 Так что заказывать NH-D9L можно и Почтой России…
И, наконец, достаём малютку — всего 95х95 мм при высоте 110 мм и весе 531 г вместе с одним вентилятором! У многих возникнут сомнения в эффективности столь небольшого башенного кулера, вспоминая некоторые дешёвые решения. Но дочитайте сначала до результатов тестирования, а потом выносите свой вердикт!
Центральный вентилятор установлен на заводе, но для установки радиатора на процессор, его придётся снять.
На самом радиаторе в двух местах присутствуют мягкие пластиковые (полупрозрачные белые), которые призваны гасить вибрацию от вентилятора. Этому также способствуют резиновые накладки на всех углах рамки вентилятора.
Все четыре тепловые трубки расположены полностью симметрично.
Возле основания они соприкасаются и между собой и с самим основанием через припой.
Основание радиатора ровное и практически зеркальное.
Взгляните на отпечатки термопасты — они идеальны!
Сравним размеры NH-D9L с миниатюрной бутылочкой Underberg (20 мл) и баночкой Dr. Pepper (330 мл) — теперь представляете его размеры?
Снимем вентилятор и окинем его взглядом. Да и пора кулер готовить к установке на плату, а для этого вентилятор как раз и надо снять.
Вентилятор, как мы уже упоминали, типоразмера 92 мм — NF-A9 PWM. Подробный обзор уже есть у нас на сайте — читайте на здоровье.
А вот так выглядит NH-D9L с парой вентиляторов. Кажется огромным и тяжёлым, но нет, это не так.
Вес радиатора с одним вентилятором составляет 531 г (в точности с заявленным производителем).
А с двумя вентиляторами — 625 г.
