Обзор и тест кулера Zalman CNPS7X LED(+)

С начала веков «хлебом» компании Zalman было производство первоклассных кулеров, способных охладить самые горячие процессоры. Качество было и остается на достаточно высоком уровне, поэтому и спрос на продукцию Zalman не падает. За все время в тестовой лаборатории побывало 7 кулеров Zalman, причем все 7 относились к топовому сегменту. Примечательно, что топовый Zalman в тяжелом бою одолел топовый на тот момент процессор AMD FX9350 с TDP 220W. Но вернемся к теме. Чтобы восполнить пробелы и до конца разобраться с ассортиментной линейкой Zalman, было решено протестировать две бюджетных башни — модели Zalman CNPS7X LED(+) и Zalman CNPS5X Performa. Первым в бой пойдет Zalman CNPS7X LED(+), цена на момент написания статьи составляет ~1600–1700 рублей или 28–29$. Стоит отметить, что модель далеко не новая, существует минимум лет 5, а может и больше, но это не значит, что она морально устарела и ни на что не годится, совсем наоборот, CNPS7X LED(+) стараниями инженеров Zalman получился интересным и сбалансированным, поэтому и спрос на него не угасает со временем.

Радиатор
Модель достаточно компактна и вероятнее всего подойдет в большинство корпусов MidiTower и MiniTower, ширина кулера 104мм, глубина всего 85мм, а высота 134мм. Общий вес кулера составляет 360 грамм. Кулер CNPS7X LED(+) близок по форме и внешнему виду старшей модели, Zalman CNPS11X Performa(+), но отличия, конечно же, есть, и их много. Радиаторы обоих кулеров выполнены в виде трапеции, но CNPS11X заведомо крупнее, на нем установлен вентилятор 120мм, в то время как CNPS7X LED(+) несет на борту 92мм вентилятор. Всего в конструкции 3 композитных медных тепловых трубки, пронизывающих радиатор и соприкасающихся в основании. Производитель использует технологию прямого контакта: основание радиатора напрямую контактирует тепловыми трубками с крышкой процессора. Это позволяет передавать тепло от процессора напрямую на тепловые трубки, минимизируя потери и повышая эффективность охлаждения.

Вентилятор
Маркировка „LED“ в наименовании модели присутствует неслучайно — штатный вентилятор действительно оснащен диодной подсветкой синего цвета, причем чем выше обороты вентилятора, тем ярче подсветка. Вентилятор размером 92x92x25мм использует подшипник скольжения и поддерживает широтно-импульсную модуляцию, она же PWM. Минимальная скорость вращения составляет 1350 об/мин, максимальная — до 2100 об/мин. Издаваемый при этом шум укладывается в диапазон от 18дБ до 28дБ. Для любителей сделать потише в комплект поставки добавлен резистор, который дополнительно снизит обороты вентилятора, тем самым сделав его еще более тихим.

Термопаста
В комплект поставки также входит фирменная термопаста Thermal Grease ZM-STG2M с теплопроводностью 4.1Вт/м*К. Надо сказать, это весьма средний показатель, впрочем, смотря с чем сравнивать. К примеру у КПТ-8 теплопроводность низкая — всего 0.65 Вт/м*К, а у популярной Arctic Cooling MX4 этот показатель очень высокий — 8.5Вт/м*К. Применительно к термопастам все просто — чем выше теплопроводность, тем качественнее теплоотвод между процессором и основанием кулера. Высокая теплопроводность термопасты помогает повысить эффективность охлаждения и выиграть несколько градусов. Это особенно критично, когда речь идет о горячих процессорах или об эксплуатации процессора в режиме разгона.

Совместимость
Zalman CNPS7X LED(+) совместим с широким списком сокетов Intel, включая Socket 1151 и Socket 2011-3, однако поддержки Socket 2066 нет. Примерно та же ситуация с AMD: поддерживаются практически все сокеты, начиная с AM2 и заканчивая AM3+ и FM2, но вот новый AM4, к сожалению, не поддерживается. Во всяком случае в текущей ревизии кулера. Максимальная рассеиваемая мощность составляет 120Вт.

Установка на материнскую плату
Монтаж кулера к материнской плате до безобразия простой. В комплекте две пластиковых рамки, в зависимости от используемой системы на базе Intel или AMD, одна из них просто ставится в отверстия крепления рядом с сокетом, после чего специальные пластиковые гвоздики вставляются в отверстия рамки и защелкиваются до щелчка. Последний штрих — установка самого кулера: наносим термопасту, устанавливаем радиатор на процессор, предварительно зацепив металлическую скобу одной стороной за крепление рамки, после чего прижимаем скобу и цепляем за крепление с другой стороны. Не забываем подключить 4pin коннектор вентилятора в соответствующий разъем материнской платы. Все готово, можно переходить к тестированию.

Тестовый стенд
Материнская плата — GIGABYTE GA-Z270-Gaming 9 AORUS
Процессор — Intel Core i7-7700K
Оперативная память — DDR4 2x8GB 2400MHz Hynix Original
Накопитель — SSD Corsair Force GS 128GB
Блок питания — GIGABYTE PB500 (500W)
Операционная система — Windows 10 x64

Тестирование
Для тестирования Zalman CNPS7X LED(+) использовалась платформа на базе процессора Intel Core i7-7700K и топовая материнская плата GIGABYTE GA-Z270X-Gaming 9 AORUS на чипсете Z270. По традиции проверим, справится ли кулер с процессором, работающим на частотах 5.0GHz, 4.8GHz и 4.5GHz. Нас интересует поиск предела возможностей относительно бюджетной башни от Zalman, иными словами — на что может рассчитывать пользователь, приобретая данный кулер. В качестве нагрузки использовался встроенный тест стабильности AIDA64, а для контроля температуры утилита Core Temp 1.8.1. Тест на каждой частоте длился около 10 минут. В конечном итоге сравним результат с протестированными в тех же условиях системами жидкостного охлаждения ID COOLING Frostflow 120 и Corsair H105, которые побывали на тестировании ранее, статьи про них можно прочитать здесь и здесь.

Читать статью  Обзор процессора AMD FX 9590 | AMD news

Core i7-7700K @ 4.0GHz
В наше время частотой в 4.0GHz уже никого не удивишь, это своеобразная первая ступень в любом разгоне. Процессор i7-7700K, работающий на 4.0GHz, прогрелся до 85 градусов. Весьма неплохо, учитывая непрерывный характер тестирования.

Core i7-7700K @ 4.5GHz
Разгон до 4.5GHz — практически норма для Kaby Lake с разблокированным множителем, и с этой задачей Zalman CNPS7X LED(+) справился: максимальная температура ядер составила 92 градуса. Это, конечно, близко к критическим 100 градусам, при которых начался бы троттлинг, но все же кулер справился.

Core i7-7700K @ 4.8GHz
Частота 4.8GHz — это настоящий вызов для нашего башенного кулера, максимальная температура составила 95 градусов. Это практически предел того, на что способен Zalman CNPS7X LED(+). При длительной нагрузке в таком темпе вполне возможно дальнейшее повышение температуры и троттлинг процессора.

Core i7-7700K @ 5.0GHz
К сожалению, кулер Zalman CNPS7X LED(+) не смог справиться с процессором Core i7-7700K, разогнанным до 5GHz. Буквально на первой минуте температура всех ядер достигала 100 градусов, включался троттлинг, а на второй минуте система уходила в ребут. Увы, частота 5GHz — удел более мощных кулеров башенной конструкции или высокоэффективного водяного охлаждения.

Результаты и сравнение

Заключение
Кулер Zalman CNPS7X LED(+), несмотря на свои скромные для башенного кулера размеры, смог уверенно противостоять грозному противнику в лице Core i7-7700K с частотой до 4800MHz. Это отличный результат для любого башенного кулера, а если учесть тот факт, что у CNPS7X всего три медных теплотрубки и 92мм вентилятор, то результат можно назвать потрясающим. Еще один пусть субъективный, но плюс — даже на максимальных оборотах кулер не слишком сильно шумит даже на открытом стенде. В конечном итоге Zalman CNPS7X LED(+) — живое доказательство того, что те новаторские и инженерные идеи, которые Zalman вкладывала в свои кулеры, живы по сей день и реализуются в виде таких вот замечательных продуктов. Кулер можно смело рекомендовать как в мультимедийные, так и в игровые ПК начального и среднего уровня, именно здесь Zalman CNPS7X LED(+) справится со своей задачей лучше всего, оставаясь при этом тихим и эффективным и параллельно радуя пользователя ненавязчивой синей подсветкой.

Кулер Zalman CNPS7X LED(+) можно купить в e2e4.
Полный список кулеров компании Zalman доступен здесь.

Разумный минимум. Обзор бюджетных кулеров от Zalman: CNPS5X и CNPS7X LED

Зачастую героями обзоров становятся дорогие и производительные системы охлаждения. Но, естественно, не каждый их может себе позволить или же попросту не хочет зря тратить свои средства. Ведь неплохую эффективность при умеренном шуме вполне могут продемонстрировать более дешевые решения. Тем более, обладателям не коробочных версий процессоров предстоит непростой выбор между простыми охладителями ценой около 10–15 долларов и устройствами среднего уровня. В данном обзоре мы рассмотрим пару продуктов Zalman, а именно — CNPS5X и CNPS7X LED, которые еще не суперкулеры, но уже далеко не box-решения.

Комплект поставки

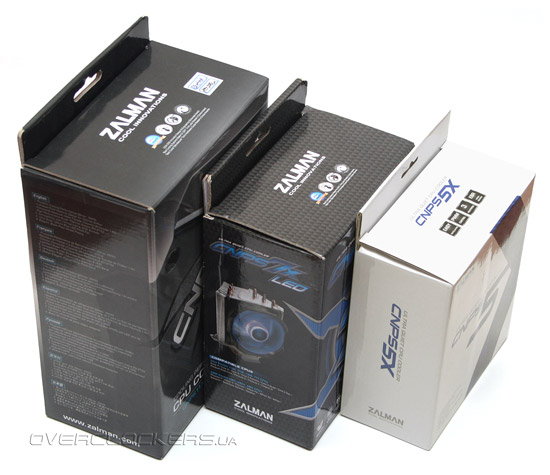

Упаковки кулеров изготовлены из плотного картона. Коробка CNPS5X отличается миниатюрными размерами и достаточно скромным внешним оформлением в светлых тонах, а CNPS7X — чуть больше и темного цвета.

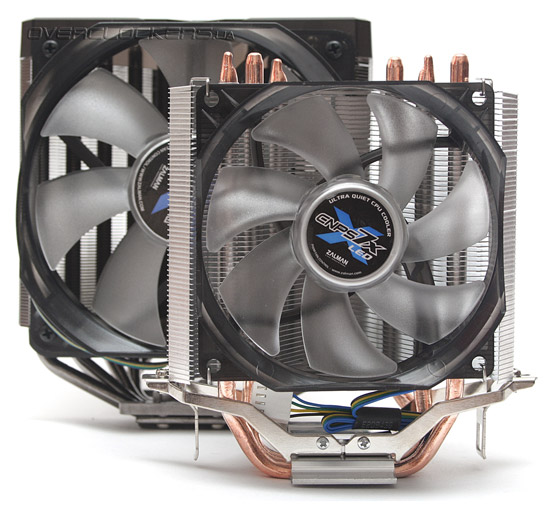

Zalman CNPS5X и CNPS7X LED

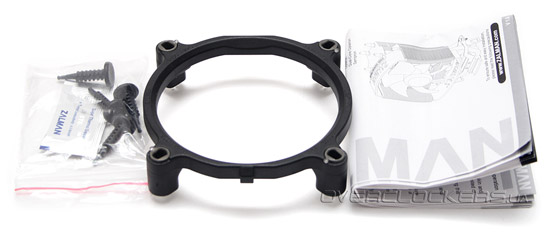

Комплект поставки у младшей модели минимален — помимо инструкции, в коробке можно найти крепежную рамку для сокетов LGA 775/1156, крепежные зажимы и пакетик термопасты.

Zalman CNPS5X

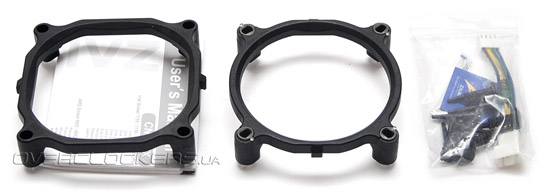

К старшей модели дополнительно положили еще одну крепежную рамку для сокета LGA 1366, фирменную наклейку и переходник с резистором для подключения вентилятора.

Zalman CNPS7X LED

Оба устройства дополнительно зафиксированы внутри коробок в специальных пластиковых блистерах.

Zalman CNPS5X

Внешний вид

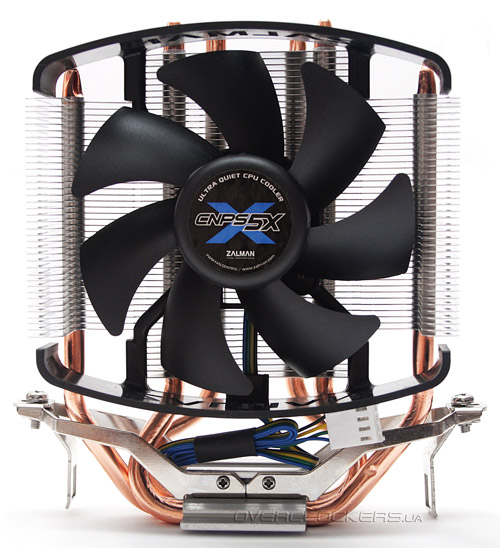

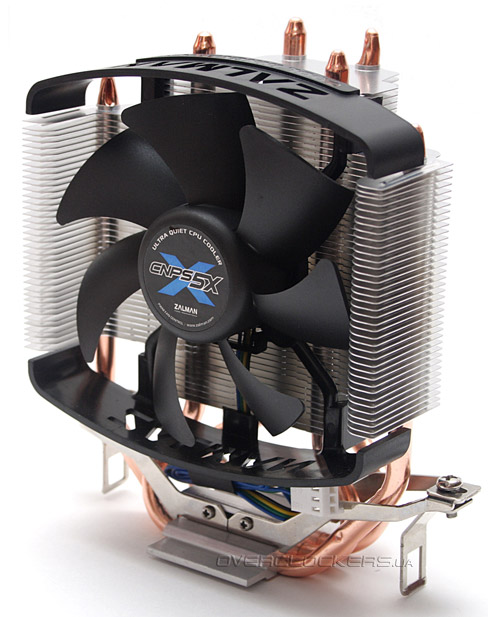

Конструктивно кулер Zalman CNPS5X башенного типа, но крайне миниатюрный. Пожалуй, это самый компактный охладитель такой конструкции, из всех, что бывали у нас на тестировании.

Zalman CNPS5X

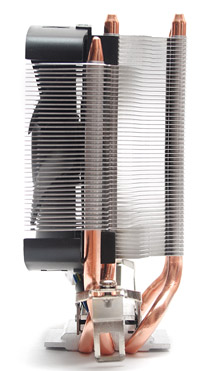

Размеры малыша составляют 127 х 64 х 134 мм. Вес также крайне невелик — всего 320 грамм.

Zalman CNPS5X

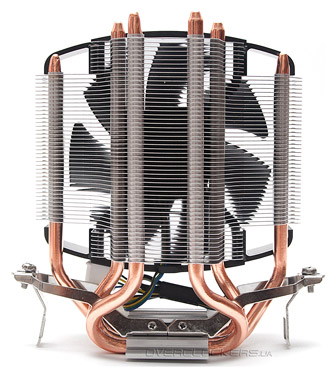

В общих чертах конструкция привычна: на выходящие из основания тепловые трубки нанизаны тонкие алюминиевые пластины. Обдувается рабочая поверхность одним 92-миллиметровым вентилятором, расположенным в специальном углублении.

Zalman CNPS5X Zalman CNPS5X

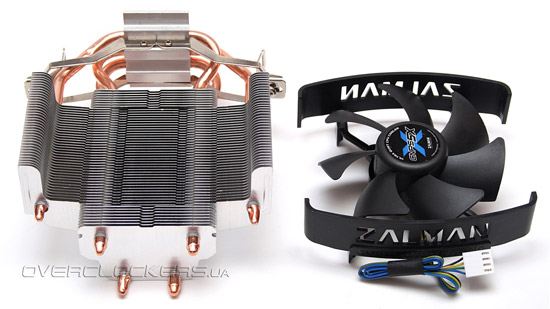

При необходимости, вентилятор достаточно легко демонтируется.

Zalman CNPS5X

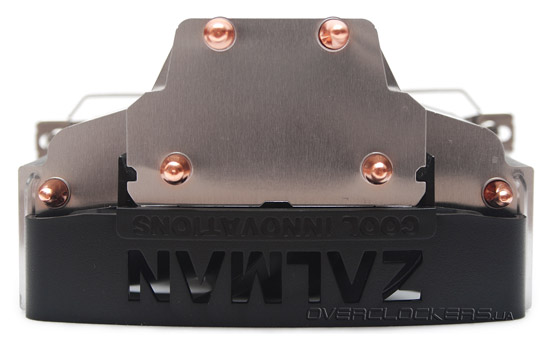

Расположение тепловых трубок в теле радиатора сложно назвать оптимальным, однако учитывая специфику продукта, к этому можно не придираться.

Zalman CNPS5X

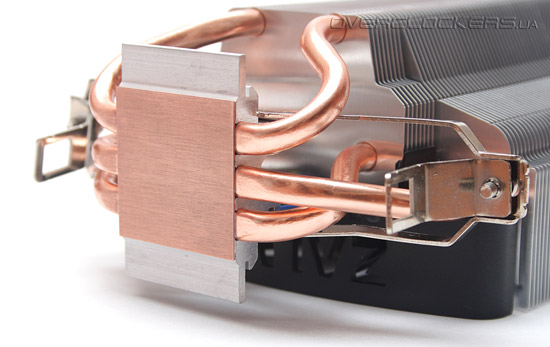

Основание выполнено из алюминиевой болванки особой формы, в углубление которой на расстоянии около 2 мм расположены три тепловые трубки, прикрытые медной пластинкой. Причем качество обработки у этой самой пластинки не на высоте и она отличается небольшой кривизной.

Zalman CNPS5X

К слову, в ассортименте Zalman имеется модель, внешне похожая на CNPS5X, однако ориентированная на использование системах HTPC. Речь идет о модели Zalman CNPS8000 с горизонтальным радиатором, присутствующей на рынке уже около пяти лет.

Zalman CNPS7X LED

Внешний вид

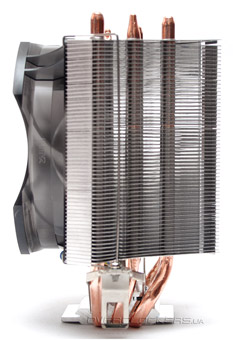

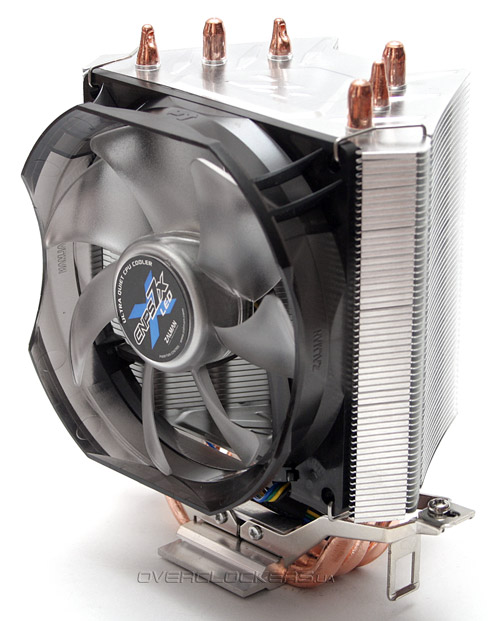

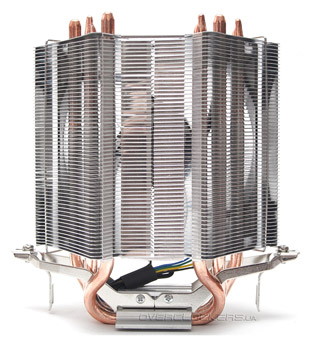

Перед нами вновь башенная конструкция на трех тепловых трубках. По сравнению с CNPS5X устройство немного прибавило в размерах и весе, однако назвать кулер габаритным никак нельзя.

Zalman CNPS7X LED

Даже при беглом осмотре становится очевидной схожесть новинки с рассмотренным ранее Zalman CNPS11X Extreme. Тот же дизайн с использованием двух повернутых под прямым углом друг к другу башен радиатора и те же композитные тепловые трубки. Однако по сравнению со старшим устройством, в конструкции применено минимум пластика, да и разница в размерах значительна.

Читать статью  Обзор и тестирование процессора Intel Core i5-4690.

Zalman CNPS7X LED

Из-за своего размера, устройство ощущается в руках монолитным металлическим бруском. Откровенно болтающихся пластин замечено не было, однако некоторые неравномерности их монтажа присутствуют.

Zalman CNPS7X LED Zalman CNPS7X LED

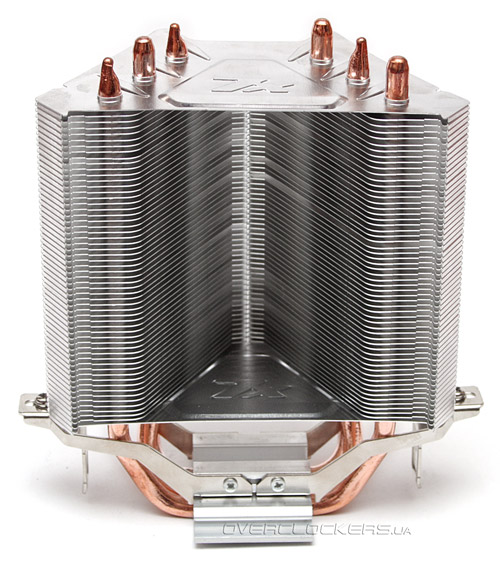

Малое межреберное расстояние, чуть более миллиметра, позволило установить по 56 пластин в каждую из башен. Благодаря этому площадь рассеивания составляет порядка 3400 квадратных сантиметров, что немало, как для устройства столь небольшого размера.

Zalman CNPS7X LED

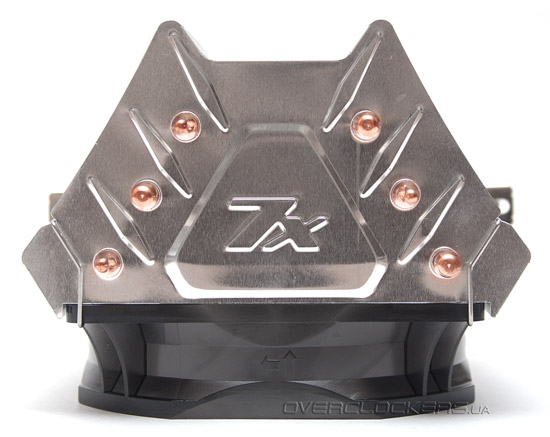

Сверху и снизу рабочая область прикрыта трапециевидными металлическими пластинами.

Zalman CNPS7X LED

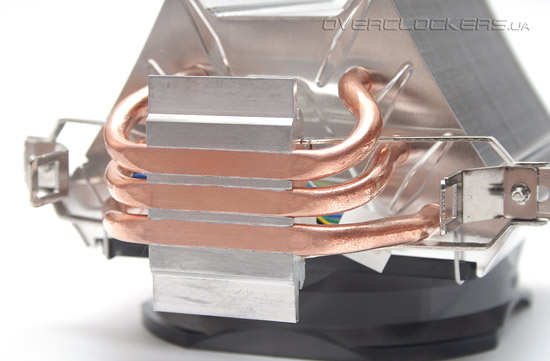

Конструкция основания аналогична таковой у CNPS5X, за исключением того, что тонкая теплораспределительная пластина отсутствует и тепловые трубки напрямую контактируют с крышкой процессора.

Zalman CNPS7X LED

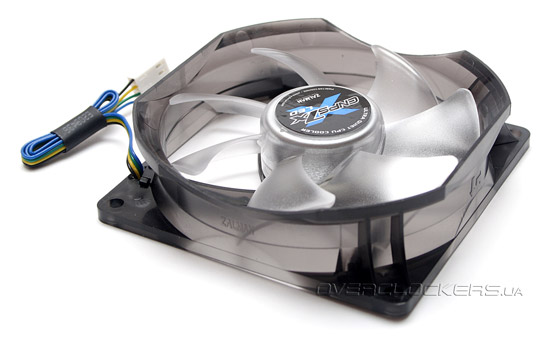

Как несложно догадаться, вентилятор, при необходимости, легко демонтируется и заменяется на любую другую 92-мм модель. Комплектная «вертушка» исполнена в стилистике вентиляторов старших кулеров.

Zalman CNPS7X LED

Дополнительно заметим, что на рынке может появиться модель CNPS7X Performa, которая будет отличаться от обозреваемой модели лишь вентилятором, лишенным подсветки и обладающим большим диапазоном оборотов.

Сравнительные характеристики

Мы решили не упрощать жизнь новинкам, и будем сравнивать их производительность с устройством Zalman CNPS11X Extreme. Таким образом, пользователи смогут составить общую картину о производительности практически всей актуальной линейки CNPS от Zalman.

Zalman CNPS5X Zalman CNPS7X LED Zalman CNPS11X Extreme
Совместимость LGA 775/1155/1156 AM2(+)/AM3 LGA 775/1155/1156/1366 AM2(+)/AM3 LGA 775/1155/1156/1366 AM2(+)/AM3
Размеры устройства, мм 127 х 64 х 134 127 х 90 х 135 135 x 84 x 154
Количество пластин 54 56 х 2 + 2 84 x 2
Расстояние между пластинами, мм ~1 ~1 ~1
Площадь теплообмена, кв. см н/д ~3400 ~5600
Масса (включая вентилятор), грамм 320 360 600
Комплектный вентилятор н/д ZE9225BSM ZP1225ZLM
Частота вращения*, об/мин 1400 — 2800 (±10%) 1500 — 1950 (±10%) 1000 — 2000 (±10%)
Заявленный уровень шума*, дБ 20 — 32 20 — 25 17 — 33
Наработка на отказ, тыс. ч н/д н/д 50000
Стоимость, $ 27 32 60

Установка

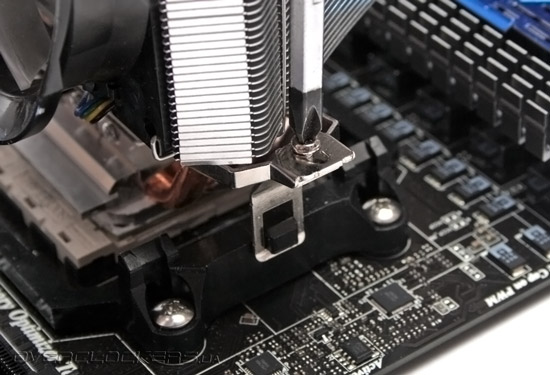

При разработке системы крепления инженеры, очевидно, вдохновлялись способом крепления большей части кулеров для систем AMD. Необходимо зацепить специальные ушки за выступы в крепежной рамке и затянуть винты до упора.

Zalman CNPS7X LED

Пользователям систем Intel LGA дополнительно придется установить специальные комплектные рамки.

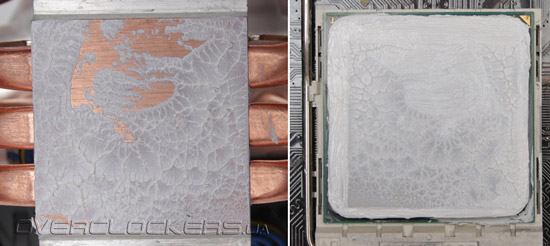

Теплораспределительная пластина Zalman CNPS5X обладает, мягко говоря, не самой ровной поверхностью. Увеличенное количество термопасты сможет в определенной мере решить проблему, однако основание определенно должно быть ровнее даже в бюджетных продуктах.

Zalman CNPS5X

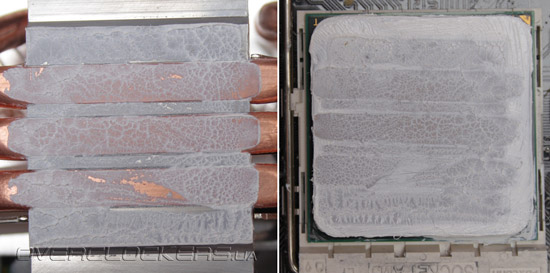

Основание Zalman CNPS7X LED наоборот, несмотря на примененную технологию прямого контакта, довольно ровное. Никаких претензий быть не может.

Zalman CNPS7X LED

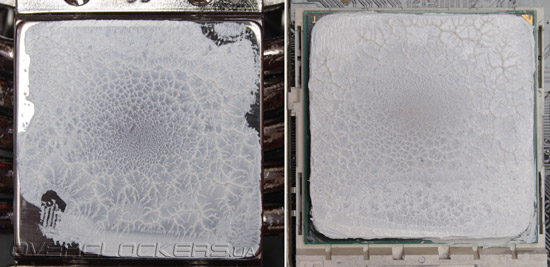

Основание Zalman CNPS11X Extreme имеет незначительную выпуклость в центре, однако ничего криминального в ней нет.

Zalman CNPS11X Extreme

Относительно шумности рассматриваемых кулеров, работающих на максимуме, сказать что-либо хорошее не выходит. На высоких оборотах как один, так и другой 92-мм вентиляторы издают относительно громкий шум. Оптимальными, с точки зрения звуковых характеристик, являются 1600 об/мин и менее.

Конфигурация стенда и условия тестирования

  • процессор: AMD Phenom II X4 970 (3,5 ГГц, 6 Мбайт);
  • материнская плата: MSI 890FXA-GD70 (AMD 890FX);
  • память: Kingston KVR1333D3N9K2/4G (2x2GB, DDR3-1333);
  • видеокарта: MSI R6870-2PM2D1GD5 (AMD HD6870);
  • жесткий диск: Samsung HD252HJ (250 Гбайт, 7200 об/мин, SATA2);
  • блок питания: Thermaltake Toughpower 600W (600 Вт).

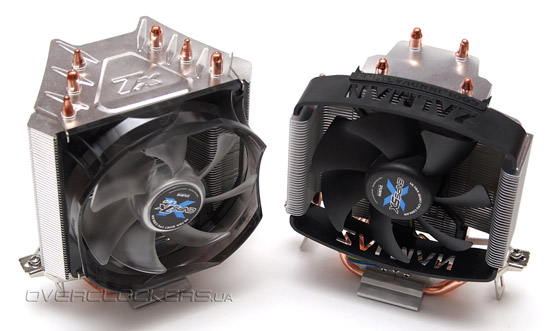

Zalman CNPS5X и CNPS7X LED

Тестирование проводилось на открытом тестовом стенде. Температура в помещении была на уровне 23–24 градусов Цельсия. Прогрев и получение температур осуществлялись с помощью утилиты OCCT 3.1.0 в режиме Linpak 64bit на протяжении получаса. Для каждого режима запуск теста осуществлялся дважды с промежутком в 15 минут. Температура в нагрузке представляет собой усредненное значение полученных результатов. После второго запуска, компьютер простаивал в течение получаса, затем фиксировалась температура в простое. В качестве термоинтерфейса использовалась паста Noctua NT-H1.

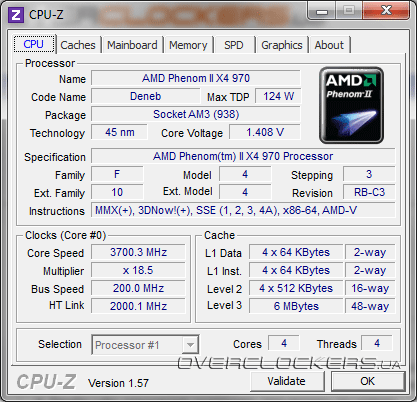

Частота процессора путем повышения множителя фиксировалась на значении 3700 МГц. Напряжение поднималось до 1,40 В. Прочие настройки оставались по умолчанию.

Тестовый стенд

Системы охлаждения размещались в варианте, когда воздушный поток от вентилятора направлен в сторону портов ввода-вывода материнской платы.

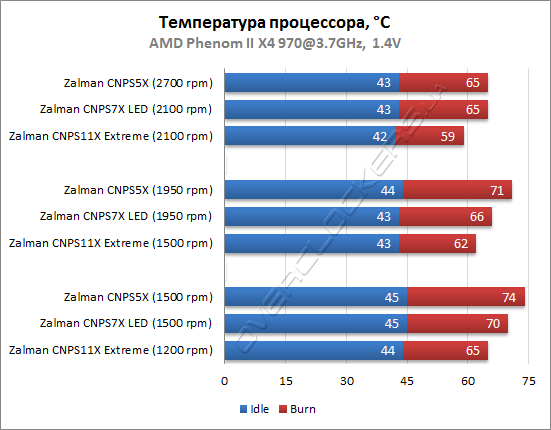

Результаты тестирования

Результаты тестирования Zalman CNPS5X и CNPS7X LED

Итак, что же можем сказать по результатам тестирования? Отставание CNPS7X LED в среднем на пять градусов от более габаритной одиннадцатой модели впечатляет. При работе вентилятора на скорости 1500 оборотов в минуту кулер смог удержать горячий Phenom II в рамках приемлемых температур, что вполне неплохо. Но для CNPS5X не все так однозначно. Неровное основание и небольшая площадь рассеивания кулера по сравнению с другими участниками тестирования, заметно отразились на результатах. Возможно, отказ от использования новых композитных тепловых трубок также внес свою лепту. Как для бюджетной модели эффективность кулера на должном уровне, но хотелось бы лучшего соотношения цена/производительность.

Выводы

Конструктивно обе новинки имеют однозначное преимущество перед боксовыми кулерами. Разогретый воздух можно направить в сторону заднего вытяжного вентилятора, тем самым снизив общий температурный режим в корпусе. Так что в вопросе покупать «боксовую» версию процессора с шумным комплектным кулером, либо потратить чуть большую сумму и приобрести недорогое альтернативное охлаждение, ответ напрашивается сам собой.

С Zalman CNPS5X ситуация обстоит не лучшим образом. Крайне скудный комплект поставки, кривизна основания и, как следствие, не лучшая производительность при цене всего на несколько долларов ниже, чем у CNPS7X LED не делают устройству чести. Рекомендовать данный кулер к покупке можно лишь при условии снижения цены до уровня 20 долларов.

Читать статью  Обзор и тестирование процессорных систем охлаждения Thermalright Macho Direct и Macho 120 SBM: Macho идут в массы

Старший кулер имеет цену около 32 долларов. В немного более высокой ценовой категории находится Zalman CNPS10X Performa, а это кулер уже совершенно иного уровня производительности, сопоставимого с Zalman CNPS11X Extreme. Однако габариты и вес также отличаются в большую сторону. И если вам нужно устройство, не претендующее на высокие результаты и при этом не отличающееся большими размерами, то Zalman CNPS7X LED отличный выбор. Добавим к этому также удобную систему монтажа и достаточную производительность при низком уровне шума. Так что, несмотря на цену, которая могла бы быть и чуть меньше, данное устройство станет хорошим вариантом покупки.

Zalman CNPS7X LED

Перед приобретением Zalman CNPS7X LED по самой низкой цене, изучите характеристики, видео обзоры, плюсы и минусы модели, отзывы покупателей.

Видео обзоры Zalman CNPS7X LED

  • Все 9
  • Обзоры 1
  • Распаковка 5
  • Настройка 1

Характеристики Zalman CNPS7X LED

Общие характеристики *

Назначение для процессора
Регулятор оборотов внутренний
Водяное охлаждение Нет
Материал радиатора алюминий+медь

Socket *

775 Есть
AM2+ Есть
AM2 Есть
AM3/AM3+/FM1 Есть
1356/1366 Есть
1150/1151/1155/1156 Есть

Вентилятор *

Тип подшипника скольжения
Диаметр 90 мм
Количество вентиляторов 1

Скорость вращения *

Максимальная 1 950 об/мин
Минимальная 1 250 об/мин

Уровень шума *

Минимальный 17 дБ
Максимальный 25 дБ

Дополнительная информация *

Цвет подсветки синий
Переходник на 4-pin Molex в комплекте Нет
Тип коннектора 4-pin PWM
Количество тепловых трубок 3

Размеры и вес кулера *

Ширина 92 мм
Вес 360 г
Глубина 127 мм
Высота 135 мм

* Точные характеристики уточняйте у продавца.
