Восстановление данных с затопленных жестких дисков

За истекшую неделю принесли на восстановление данных два винчестера, пострадавших от воды. Samsung HM080HC из внешнего кейса побывал в горящем автомобиле и встретился с напором огнетушителя, после чего поплавал в мыльной водичке какое-то время. И WD2500JS вымоченный в жидкости до тех пор, пока все элементы на плате не покрылись окислами.

Я уже упоминал на страницах своего сетевого дневника о подобных случаях. Напомню основные моменты: если диск был затоплен водой или иной жидкостью, ни в коем случае нельзя самостоятельно его включать. В ряде случаев простое включение намокшего (пусть даже высушенного) винчестера может привести к усугублению ситуации и в некоторых случаях сделать восстановление информации вообще невозможным.

Вышеописанные диски пострадали каждый по-своему. HDD 2,5″ Samsung больше повредился из-за воздействия высокой температуры вследствие пожара. Не ясно как так получилось, но при общей неплохой сохранности, деформировалась парковочная стойка головок внутри гермозоны. И когда владелец диска самостоятельно пытался его включить, головы загнулись и вышли из строя. Для восстановления данных пришлось менять блок голов и парковочную стойку. Плата электроники хоть и была закопченной, осталась работоспособной а внутрь гермозоны вода не попала. В итоге всю информацию удалось восстановить.

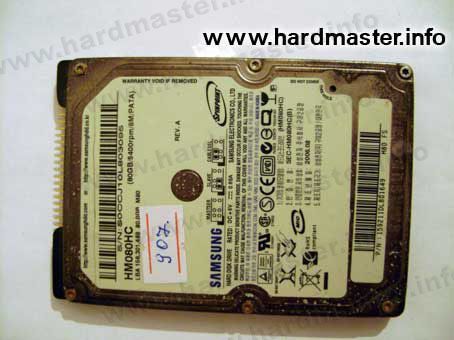

Утопленный HDD Samsung. На корпусе следы пожара и затопления

Утопленный HDD Samsung. На корпусе следы пожара и затопления

С Western-ом ситуация похуже. Достав винчестер из воды клиент высушил его, но недостаточно хорошо, т.к. внутри гермозоны оставалась влага, и прокладка под платой электроники тоже была сырой. В результате, когда владелец винчестера самостоятельно попытался произвести включение с целью проверить работоспособность HDD, на плате электроники выгорели абсолютно все микросхемы, включая процессор, и напрочь сгорела мс предусиления коммутауции внутри гермозоны на блоке голов смонтированная.

Окислы на плате

Окислы на плате

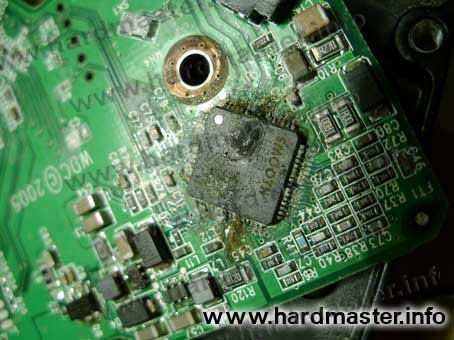

Сгоревшая мс управления ШД и БМГ

Сгоревшая мс управления ШД и БМГ

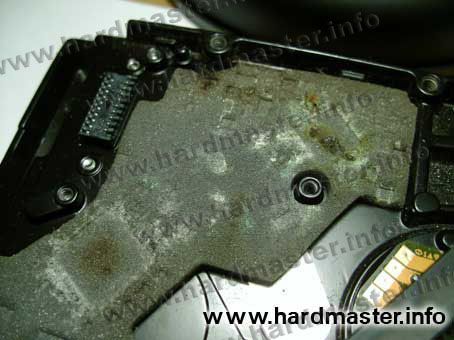

Следы возгорания и последствий намокания HDD на изолирующей прокладке

Следы возгорания и последствий намокания HDD на изолирующей прокладке

Заказчик настойчиво пытался приобрести у меня «контроллер», мотивируя это тем, что «я уверен, что тут контроллер заменить и все заработает». С такими клиентами у меня разговор недолгий — отдаю винчестер назад с пожеланиями удачи в поисках «контроллера» где-нибудь в другом месте. Прикрутив плату с купленного для этой цели HDD и полюбовавшись на сизый дымок, к этим гениям обычно приходит некоторое просветление.

Читать так же:

Восстановление затопленных HDD, попавших под воду

На восстановлении информации четыре одинаковых накопителя Maxtor 6E080E0 семейства Sabre 2.

Восстановление жесткого диска после наводнения

Пострадавший в результате наводнения жесткий диск. Как устранить последствия длительного воздействия воды?

Восстановление данных с залитых водой жестких дисков

Вода в жестком диске

Затопление приводит к серьезным повреждениям компьютерных систем и может быть причиной значительных потерь данных. Современные системы очень чувствительны к влаге и загрязнению. В результате залития водой повреждаются как механические, так и электронные компоненты жестких дисков и других устройств хранения данных.

Следует помнить, что повреждения жестких дисков, SSD и т.п. устройств от контакта с жидкостью становятся более значительными с течением времени. Большое количество электронных компонентов при этом подвергаются разрушению и коррозии уже в течение нескольких дней.

Повреждения наиболее серьезны в случае, если вода проникает в герметичный отсек, защищающий привод магнитных головок, пластины и другие компоненты, очень чувствительные к такому воздействию. Безопасно очистить устройство в такой ситуации возможно только в специальной чистой комнате.

Поэтому для того чтобы иметь наиболее высокие шансы на восстановление информации, рекомендуем, как только появилась возможность доступа к затопленному жесткому диску, срочно обратится к услугам профессионалов. Квалифицированную помощь по восстановлению данных с диска, подвергшегося воздействию воды, вы можете получить в нашей лаборатории восстановления данных.

Предотвращение коррозии и повреждения носителя

Вода в жестком диске

Попадание воды может привести к немедленному повреждению жесткого диска, и уже в течение нескольких часов может произойти заметная коррозия. Шансы на успешное восстановление данных в значительной мере зависят от ваших действий, предпринятых сразу же после затопления.

Во избежание серьезных повреждений пластин, необходимо достать устройство из воды и протереть безворсовым полотенцем. Чтобы не повредить жесткий диск статическим электричеством, нужно предварительно обеспечить себе контакт с заземлением. Жесткий диск перед отправкой в лабораторию по восстановлению данных должен быть упакован в антистатический пакет.

Нельзя сушить устройство нагревом, сжатым воздухом или электрическими приборами. Сильный нагрев может повредить плату электроники, которая особенно чувствительна к воздействию воды.

Жесткий диск должен оставаться в выключенном состоянии. Даже одна попытка включения может привести к существенным повреждениям в результате контакта магнитных головок с поверхностями пластин, на которых записаны данные. Даже если диск хорошо высушен и не поврежден в результате затопления, повреждение внутренних компонентов может произойти от скачков напряжения и других факторов.

Читать статью  Как передвинуть раздел Recovery в конец жёсткого диска | Белые окошки

Процесс восстановления данных с жестких дисков, подвергшихся затоплению

Все работы по восстановлению данных проводятся в специальной чистой комнате. После очистки компонентов проводится замена физически поврежденных частей для восстановления работоспособности устройства. После этого создается полная побитовая копия всех записанных данных; именно она используется, чтобы получить доступ к необходимым файлам в случае повреждения файловой системы и других не механических проблем.

Большой опыт работы с жесткими дисками, поврежденными в результате затопления, позволяет в большинстве случаев восстанавливать с них данные в течение нескольких дней.

Как спасти залитый ноутбук и минимизировать стоимость возможного ремонта?

Одна из самых распространенных проблем, с которыми обращаются в сервисные центры владельцы лэптопов – пролитая на устройство жидкость. Само по себе событие из ряда вон выходящее и крайне неприятное, но… Доходы мастеров сервиса могли бы быть несколько скромнее, а число выживших после омовения устройств значительно больше, если бы пользователи были чуточку повнимательнее и вовремя познакомились с правилами первой неотложной помощи для своих электронных друзей.

О технике “искусственного дыхания” для ненароком залитого ноутбука, о том, как по возможности снизить затраты на вероятный ремонт и повысить шансы на полное восстановление устройства мы расскажем в нашей статье.

мануал по восстановлению залитого ноутбука

Корень проблемы в том, что большинство из нас прекрасно осознает степень риска при попадании любой жидкости на корпус устройства, но со временем соседство ноутбука и чашки кофе или чая входит в добрую привычку, и на каком-то этапе бдительность притупляется. Здесь то и поджидает расплата за нашу чрезмерную любовь к комфорту.

Как утверждает упрямая статистика, содержимое каждой 200-й чашки, проносимой над ноутбуком, не достигает своей цели, т. е. достигает, но не той, которая была поставлена. Впрочем, пиво, как оказалось, далеко не самый распространенный фактор риска. В порядке убывания вероятности, проливаемую на ноутбук жидкость можно расположить примерно так:

  • чай;
  • кофе;
  • газированные сладкие напитки (кола, содовая, спрайт, квас и пр.);
  • алкоголь (пиво, коньяк, водка, вино, виски и т. д.);
  • вода;
  • сок;
  • прочие напитки и первые блюда (молоко, борщ, …);
  • собачий или кошачий ”Золотой дождь” (наши четвероногие друзья порой могут оказаться очень ревнивы, мстительны и изобретательны)).

Что пролили – это важно!

Здесь сразу же стоит обратить внимание, что все перечисленные жидкости, проливаемые на ноутбуки с точки зрения потенциальной опасности для устройства компонентов их состава можно разделить на две группы: агрессивные и слабо агрессивные.

Постулат 1 звучит так: чем выше в жидкости содержание сахара и солей, тем она агрессивней.

Соответственно, к слабо агрессивным можно отнести проточную воду, несладкий чай и т. п.

Слабо агрессивные жидкости в ограниченном количестве при условии кратковременного контакта и корректно проведенных реанимационных мероприятий представляют для материнской платы – самого ранимого элемента сборки, минимальную опасность. Соответственно сахаросодержащие составы (чай, кофе и т. д.) более опасны. А вот кола, квас или соленая минералка способны бесславно умертвить ваш цампутер буквально за считанные часы.

Постулат 2 гласит: степень успешности ремонта залитого ноутбука и возможных травм материнской платы прямо зависит от того, какая жидкость и в каком количестве была пролита и сколько времени она работала на разрушение!

Реанимационные мероприятия – последовательность, описание (пролита не агрессивная жидкость в небольшом количестве – до 20-30 мл)

Последовательность первоочередных реанимационных мероприятий в общем случае выглядит следующим образом:

    Максимально быстро, без промедления обесточиваем устройство, отключаем блок питания на разъеме(!) ноутбука. В этот момент не стоит думать, как корректно выйти из Windows, какие документы не сохранены, а тем более, пытаться прояснить эти вопросы в Аське или Скайпе. – В приоритете спасение техники. Помним: документы скорее всего восстановить после окажется возможно, а вот ноутбук, при потере драгоценных секунд – скорее всего проблематично.

Не при каких обстоятельствах не включайте не продиагностированный ноутбук, даже после качественной сушки!

Важно! На этапе просушки многие (до 80%) пользователи, попавшие в такую ситуацию впервые, часто совершают глобальную и роковую ошибку – подключают не продиагностированное, а зачастую и «недосушенное» устройство! Это категорически недопустимо, поскольку в случае, если жидкость таки проникла внутрь очень вероятно замыкание, причем замкнуть не хуже перемычки может и подсохший сладкий чай!

Помним о нашей главной цели – минимизация последствий и рисков!

Если была пролита не агрессивная жидкость в небольшом количестве, вы отреагировали достаточно быстро и этапы 1-3 были выполнены корректно, есть большая вероятность, что ваш ноутбук после просушки успешно продолжит радовать вас и дальше. Но и тут возможны варианты.

Заблуждение: если после просушки ноутбук включается и работает, то проблема осталась в прошлом.

Пояснение: Внешне клавиатура и корпус могут быть просушены идеально, но определить визуально, проникла вода или пиво внутрь корпуса, оценить степень и объем проникновения жидкости и последствия ее разрушительного воздействия чаще всего проблематично. Путь, совершаемый пролитой жидкостью достаточно стандартен: клавиатура > стыки между корпусом и клавиатурой > материнская плата. Вместе с тем жидкость, проникшая в корпус, начинает свою разрушительную работу с первых секунд ее контакта с токоведущими элементами.

Читать статью  Компьютер без жесткого диска: можно ли за ним поработать и как запустить Windows

Вам повезло, если под клавиатурой вашей модели производитель предусмотрел специальную защитную пленку. А если таковой нет, то пока вы вдохновенно смотрите очередную серию “Игры престолов”, коррозия будет делать свое “оранжевое” дело! Возможно, после сушки вы и успеете посмотреть еще несколько серий, но каждая из них уже совсем скоро может вылиться для вас в кругленькую сумму. Стоят ли такие “игры” свеч – решать вам!

Добавим, что развитие ситуации в негативном ключе провоцируется тем, что:

  • чипы материнской платы – большие любители затягивать воду под себя;
  • скорость корродирования растет с увеличением рабочей температуры платы;
  • скорость корродирования растет с увеличением разности потенциалов между соседними дорожками.

Итак, чтобы прояснить, попала влага вовнутрь, или нет, нужно снять клавиатуру и разобрать ноутбук. Обращаем ваше внимание что процесс разборки в зависимости от модели может существенно отличаться.

Аккуратно и не спеша снимаем клавиатуру, отомкнув миниатюрные защелки прямой отверткой.

снимаем клавиатуру

Если следов жидкости под ней не обнаружено – поставьте жирный “плюс”!

  1. Очистить залипающие клавиши снятой клавиатуры вы можете обычной горячей водой и неабразивным моющим средством. Сохнуть клавиатура перед возвращением на свое место должна не менее суток. Если все сделано правильно, скорее всего, она прослужит вам еще не один год. Подробнее на этом процессе остановимся ниже.
  2. После разборки вашей модели выясняется, что жидкость таки попала под клавиатуру и добралась до материнской платы (как правило, речь идет об объеме пролитой жидкости более 30 мл).

Поэлементный осмотр материнской платы после разборки лэптопа лучше проводить под лупой. Обращаем внимание на почернения в местах пайки, желтоватый или белесый налет.

материнская плата залита локально

В случае присутствия почерневших мест и при наличие опыта пайки – перепаиваем. В случае локального налета – зачищаем, для начала – мягкой детской зубной щеткой, после — спиртом и далее – промываем дистиллированной водой. Тщательно сушим плату. Следы окисления на контактных площадках без проблем убираются при помощи самого обычного мягкого ластика.

материнская плата залита локально

Поврежденные элементы схемы перепаиваем.

Если налет покрыл практически всю поверхность и локальная очистка проблематична – рекомендуется процедура полной промывки материнской платы.

материнская плата залита полностью

С этой целью все навесные нетронутые элементы платы (батарейка CMOS (. ), процессор, модуль WLAN, память и пр.) снимаются, остатки термопасты счищаются. Если этого не сделать, избавиться от ее следов после промывки горячей водой будет достаточно непросто.

После снятия «обвески» мать ненадолго “замачивается” в мыльном растворе и аккуратно обрабатывается ранее упомянутой мягкой зубной щеткой. Следующий этап — промывка сильным напором чистой горячей воды (в идеале промывка осуществляется под напором дистиллированной воды с температурой +50С, что не всегда реализуемо в домашних условиях.).

Важно: При мойке учитываем, что текстолит и чипы – любители втягивать воду, промываем оперативно (в течение 4-5 минут), предварительно ”намылив” неабразивным моющим средством. Можно использовать нейтральное детское мыло. Намыливать, как и смывать материнскую плату следует быстро и крайне осторожно, по возможности не контактируя с разъемами.

После смывания мыльного раствора проводим тщательный визуальный осмотр платы. Замеченные оставшиеся загрязнения перемываются дополнительно.

После бани полностью очищенную плату тщательно встряхиваем, промокаем заранее подготовленным не ворсистым материалом и отправляем сушиться не менее, чем на сутки в теплом сухом помещении для того, чтобы гарантировать полное удаление остатков жидкости из под чипов южного и северного мостов (BGA). В противном случае не до конца удаленная влага может стать причиной закорачивания и, опять-таки, прогрессирующей коррозии.

Внимательно осматриваем остальные элементы сборки (жесткий диск, привод, память, модуль Wi-Fi …) на предмет остатков пролитых напитков. Залитые элементы, поддающиеся разборке, разбираем (диск, привод …).

При обнаружении загрязнений и технической возможности удаляем аналогичным образом, если нет – оставляем кандидатами на замену. При промывке залитого пивом разобранного привода следует внимательно следить за тем, чтобы вода не попала на линзовый узел (см. рис. ниже), а после просушки смазать салазки густой силиконовой смазкой и протереть линзу ваткой, смоченной спиртом.

восстановление привода ноутбука после залития

Контактные площадки залитой памяти после промывки и просушки дополнительно очищаются ластиком и протираются спиртом.
Второй, “упрощенный” и ускоренный вариант обработки материнской платы состоит в нанесении спирта на залитые места платы (включая доступные места под чипами) и дальнейшей очистки налета при помощи ватных палочек. При испарении спирта с поверхности платы испарятся и не досохшие по какой-то причине остатки влаги. Следы окисления на контактных площадках зачищаем мягким ластиком.

Для закрепления эффекта после сушки можно обработать поверхность платы специальным спреем-очистителем, который не только эффективно счищает налет, жир, следы подсохших жидкостей и коррозии, но и высыхает быстро и без остатка. Можно использовать, к примеру, достаточно популярный бюджетный вариант – YA XUN 538A DRY.

Читать статью  Какие бывают разъемы жестких дисков?

Спрэй-очиститель YA XUN 538A DRY

Тщательно просушенную материнскую плату в нужных местах перепаиваем. По окончании перечисленных реанимационных мероприятий возвращаем плату и остальные элементы сборки на их родное место, проверяем работоспособность, делаем выводы. Отсутствие положительного результата будет говорить о том, что все, что можно в домашних условиях вы сделали, и пора паковать сумку и отправляться в доверенный сервис.

Наиболее ранимыми местами, как правило, становятся дорожки цепей питания.

Пролита агрессивная жидкость

Важно! При попадании особо агрессивных жидкостей в больших объемах разборка и тотальная промывка ноутбука рекомендована сразу после отключения питания, извлечения батареи и слива жидкости, минуя стадию двухсуточной просушки!

В этом случае оказывается крайне важна оперативная разборка, визуальный осмотр, промывка и последующая просушка материнки и остальных залитых элементов сборки по вышеописанной схеме. К категории особо опасных для жизни вашего ноутбука отнесем пепси, колу, эксклюзив — собачий и кошачий (особенно) “дождик” и т. п.

Пренебрежение этим советом приведет к тому, что вашему лэптопу через несколько дней будет уже совершенно все равно, выполнили ли вы пункты 1 и 2 реанимационных мероприятий, или нет.

месть за дефицит внимания

Вводная: если вы – хозяин одного или нескольких домашних животных, обращайте внимание на посторонние резкие характерные запахи, которые могут появиться ”неоткуда”. Если таковые дадут о себе знать – возможно, ваш четвероногий друг таки успел воспользоваться вашим отсутствием. В таком случае действуйте в соответствии с нашим мануалом.

Реанимация клавиатуры

В отличие от материнской платы, клавиатура в перепайке не нуждается. Если залита водой – просто дайте ей просохнуть, если чем-то другим – промойте под напором горячей (+50С) качественной воды (после сушки вода на промытой плате и элементах не должно остаться разводов), хорошо стряхните воду и затем просушите, как описано выше. Зимой клавиатуру вполне можно просушить на радиаторе центрального отопления или альтернативным безопасным способом. Если залита агрессивной жидкостью лучше при промывке снять кнопки с крепежным механизмом, промыть и просушить их отдельно.

Для того чтобы сохранить возможность обратной сборки, перед демонтажем лучше сфотографировать расположение кнопок или записать расположение клавиш на самой клавиатуре. Если жидкость залила только несколько клавиш, а не всю клавиатуру – обработку можно осуществить локально, отмыв и затем просушив предварительно извлеченные залитые клавиши и их крепежные механизмы.

Важно: по окончании сборки и получении ожидаемых эффектов (ноутбук включается) протестируйте систему на стабильность работы и другие ключевые стресс-тесты, проверьте работу отдельных компонентов и каждой клавиши.

Некоторые производители (Samsung и др.) зачастую комплектуют свои клавиатуры водорастворимыми перемычками. Соответственно, после промывки и растворения перемычек такая клавиатура не заработает. Это легко выясняется в сервисном центре, где подтверждают факт проникновения жидкости и ремонтируют устройство как не гарантийное. Естественно, и клавиатура в этом случае подлежит замене.

Не откладывайте на понедельник то, что нужно было сделать в прошлый четверг!

Случается, что ноутбук подвергается атаке пролитой на него жидкости в тысячах км от дома – к примеру, в отпуске. Наскоро просушив девайс на испепеляющем южном солнышке, его владелец захлопывает крышку, не включает ноутбук в течение недели-двух, но и решение проблемы отодвигает до момента возвращения домой. Потерянные дни в подобных случаях чаще всего оборачиваются изъеденной коррозией материнской платой и прочими безвременно почившими элементами схемы.
О том, чтобы реанимировать ноутбук после таких потрясений традиционными методами (чисткой в ультразвуковой ванне, восстановлением поврежденных дорожек, полной перепайкой элементов) даже в условиях сервисного центра речь уже не идет – см. рис. ниже.

материнская плата не поддается восстановлению

материнская плата не поддается восстановлению

Вывод: постарайтесь корректно исправить ситуацию как можно быстрее, где бы вы не находились, используя для этого любые возможности.

Если вы решите, что все, что описано в нашей статье лучше доверить специалистам сервисного центра, то приготовьтесь к соответствующим затратам, величина которых будет напрямую определяться количеством пролитой жидкости, ее составом и степенью вреда нанесенного устройству.

  • в случае мелкого ремонта после незначительного залития слабо агрессивной жидкостью возможно вы можете уложиться в 30-50$;
  • в случае масштабных повреждений можно попасть на 100$ и больше.

От всей души желаю читателям нашего блога не попадать в такие ситуации, которые описаны выше, что, по большому счету, во многом зависит от каждого из нас.

Послесловие от команды iCover

Надеемся, что предоставленная в этом материале информация будет полезна читателям блога iCover и поможет без особого труда вернуть своему девайсу былую прыть и смекалку. А еще надеемся, что в нашем блоге вы найдете много полезного и интересного, сможете познакомиться с результатами уникальных тестов и экспертиз новейших гаджетов, найдете ответы на самые актуальные вопросы, решение которых зачастую требовалось еще вчера.)
